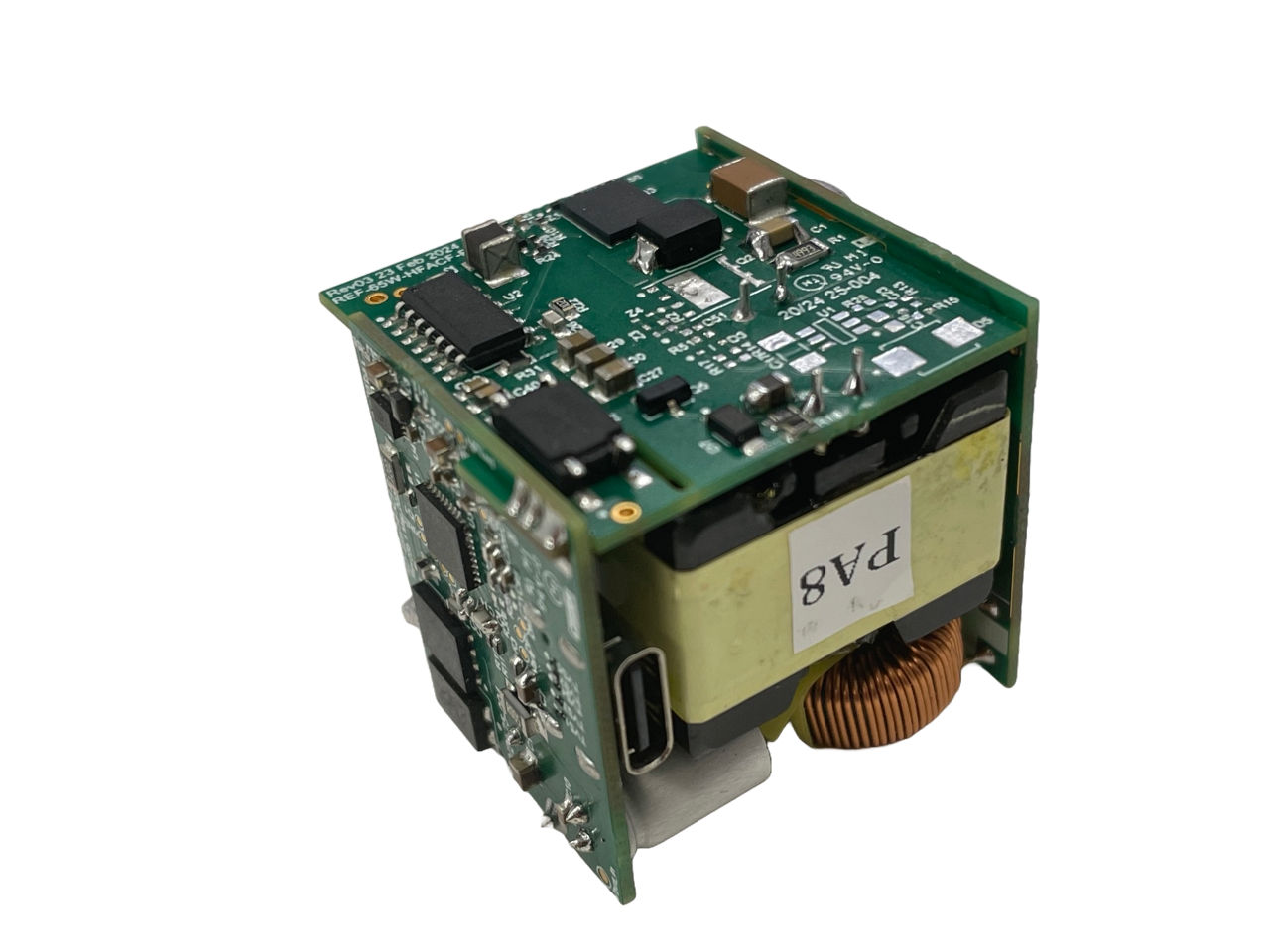

REF_65W_HFZVS_PAG2

紧凑型 65 W USB-C PD 电源适配器
补充技术信息

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_65W_HFZVS_PAG2
REF_65W_HFZVS_PAG2
补充技术信息

商品详情

  • Pout
    0 W to 65 W
  • Board Type
    Reference Board
  • Sub Application
    Power Supplies
  • Dimensions
    34.29 x 31.97 x 30.46 mm3
  • Topology
    Flyback
  • Interfaces
    Type-C *1
  • Target Application
    Power Supplies, USB-C PD Chargers
  • Family
    USB PD Controller, DC/DC Converter
  • Qualification
    Consumer
  • Input Type
    AC
  • Output Voltage
    5 V to 21 V
  • Output Current max
    3.25 A
  • Configuration
    ESD-253, ESD-245, BSS316N, IRS25752LPBF, BSZ0902NS, ISC030N12NM6, GS-065-009-6S-L, CYPAS211A1-32LQXQ, CYPAP212A1-14SXI
  • Frequency
    20 kHz to 180 kHz
OPN
REF65WHFZVSPAG2TOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
REF_65W_HFZVS_PAG2 是基于次级侧控制 ZVS 反激式 USB-PD 充电器开发的，工作电压为 100 Vac - 240 Vac，输出电压为 5 V 至 20 V。输出功率为 65 W。该设计符合新的 EuP Lot6 多个负载要求。它具有基于 EZ-PD ™ PAG2-QZ 的园区基础无库功率密度（32） W/in³）。该设计由具有微小电流感应功能的英飞凌 CoolGaN ™ （GS-065-009-6S-L）提供支持。

特性

  • 一流的微小负载效率
  • 支持笔记本电脑最高负载
  • 高功率密度（无外壳32 W/in³）
  • 支持65W输出功率
  • 支持 PD 3.1 PPS
  • 支持BC1.2、Apple充电和QC5.0
  • 支持高频操作
  • 宽输入操作（100 Vac - 240 Vac）
  • 宽输出电压（5 V- 21 V）
  • 集成 x-cap 放电
  • 集成Vcc升压转换器
  • 支持通过CC线路升级固件

产品优势

  • 高度集成的系统解决方案
  • 符合 DoE VI 和 CoC Tier2 要求
  • 符合 IEC62368 x 电容器排水
  • 符合 EuP Lot6 (250mW) 小型负载
  • 低功耗（<30 mW
    • ）
  • 支持通过USB-C升级固件
  • 可升级至 PD 3.2 AVS
