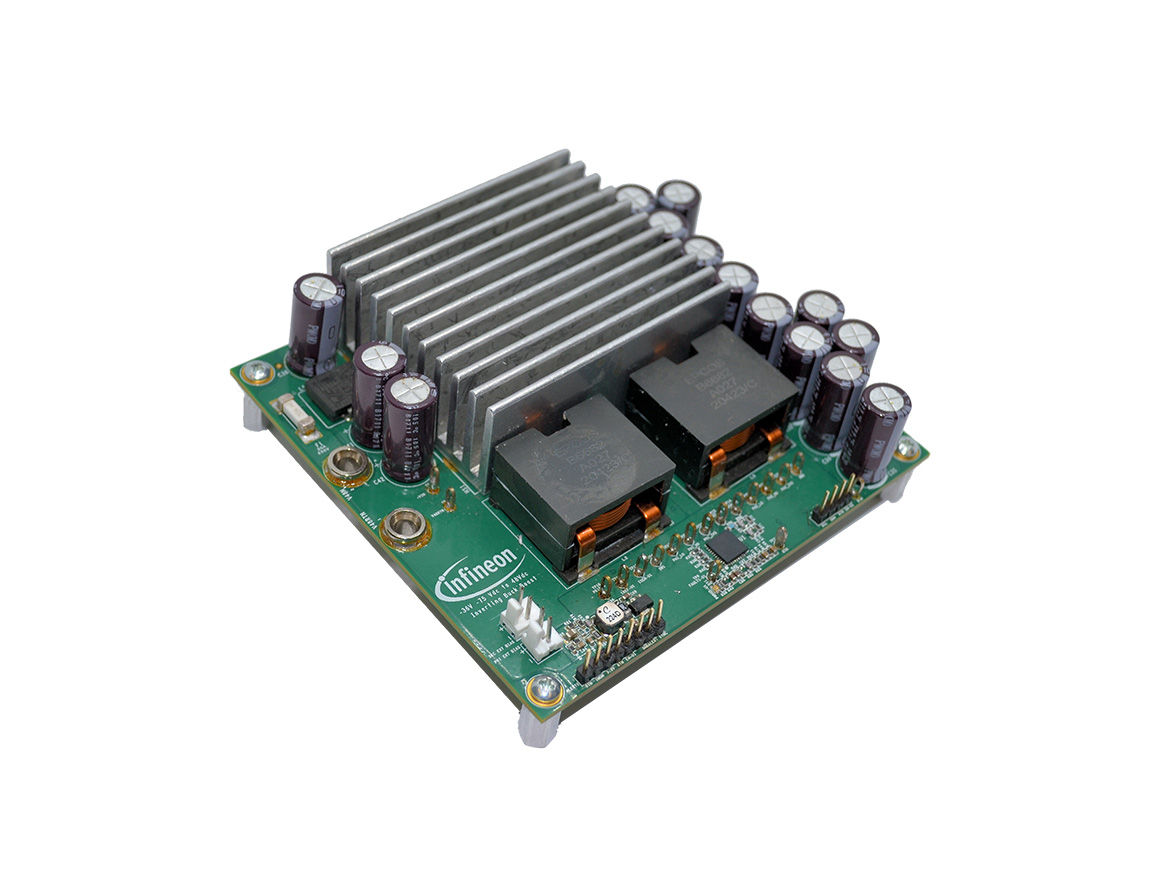

REF_780W_IBB_XDPP1100

基于XDPP1100的780W降压升压转换器效率高达97%，标称输出电压为28V，可在20V至56V范围内调节
应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_780W_IBB_XDPP1100
REF_780W_IBB_XDPP1100
应用指南

商品详情

  • Pout
    0 W to 780 W
  • Board Type
    Virtual Design
  • Supply Voltage
    -36 V to -60 V
  • Sub Application
    Cellular infrastructure
  • Mounting
    Throughhole input and output pins
  • Dimensions
    108mm X 102mm X 40mm
  • Topology
    DC-DC converter
  • Description
    780 W, -48 V to 28 V, 2-phase interleaved buck boost converter with XDPP1100 controller for Telecom application
  • Target Application
    Telecom
  • Family
    DC-DC Converter
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    20 V to 56 V
  • Output Current
    0 A to 28 A
  • Frequency
    200 kHz
受到推崇的
OPN
REF780WIBBXDPP1100TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
此款基于XDPP1100数字控制器的780W交错降压升压转换器(REF_780W_IBB_XDPP1100)效率高达97%以上。有源ZVS电路将Qrr负载从SR MOSFET传输到输出降压而不损耗，确保控制MOSFET中的ZVS。基于硬件的PID补偿可实现快速动态响应，通过PMBus进行电压调整，并通过I2C协议使用64 kB OTP内存进行固件更新。

特性

  • 最大输出电压：20 V - 56 V
  • 有源 ZVS 电路降低 Qrr 损耗
  • 两相交错供电，电流平衡
  • 快速短路保护@ADC 25 MHz
  • 用于遥测的 PMBus 接口

产品优势

  • HTSK且无最后时效率达到97%
  • 可通过 PMBus 配置输出电压
  • 基于FW的当前遥测制
