参考板 - 采用高效模拟输入多级 MERUS ™ D 类放大器 IC MA12070 的音频板
应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_AUDIO_A_MA12070
REF_AUDIO_A_MA12070
应用指南

商品详情

  • Pout max
    80 W
  • Board Type
    Reference Board
  • Product Name
    REF_AUDIO_A_MA12070
  • Supply Voltage
    5 V to 24 V
  • Sub Application
    Audio
  • Dimensions
    46x40mm
  • Topology
    Multilevel
  • Target Application
    Consumer
  • Family
    MERUS™
  • Qualification
    Consumer
  • Input Type
    Analog
  • Output Current max
    8 A
OPN
REFAUDIOAMA12070TOBO1
产品状态 not for new design
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

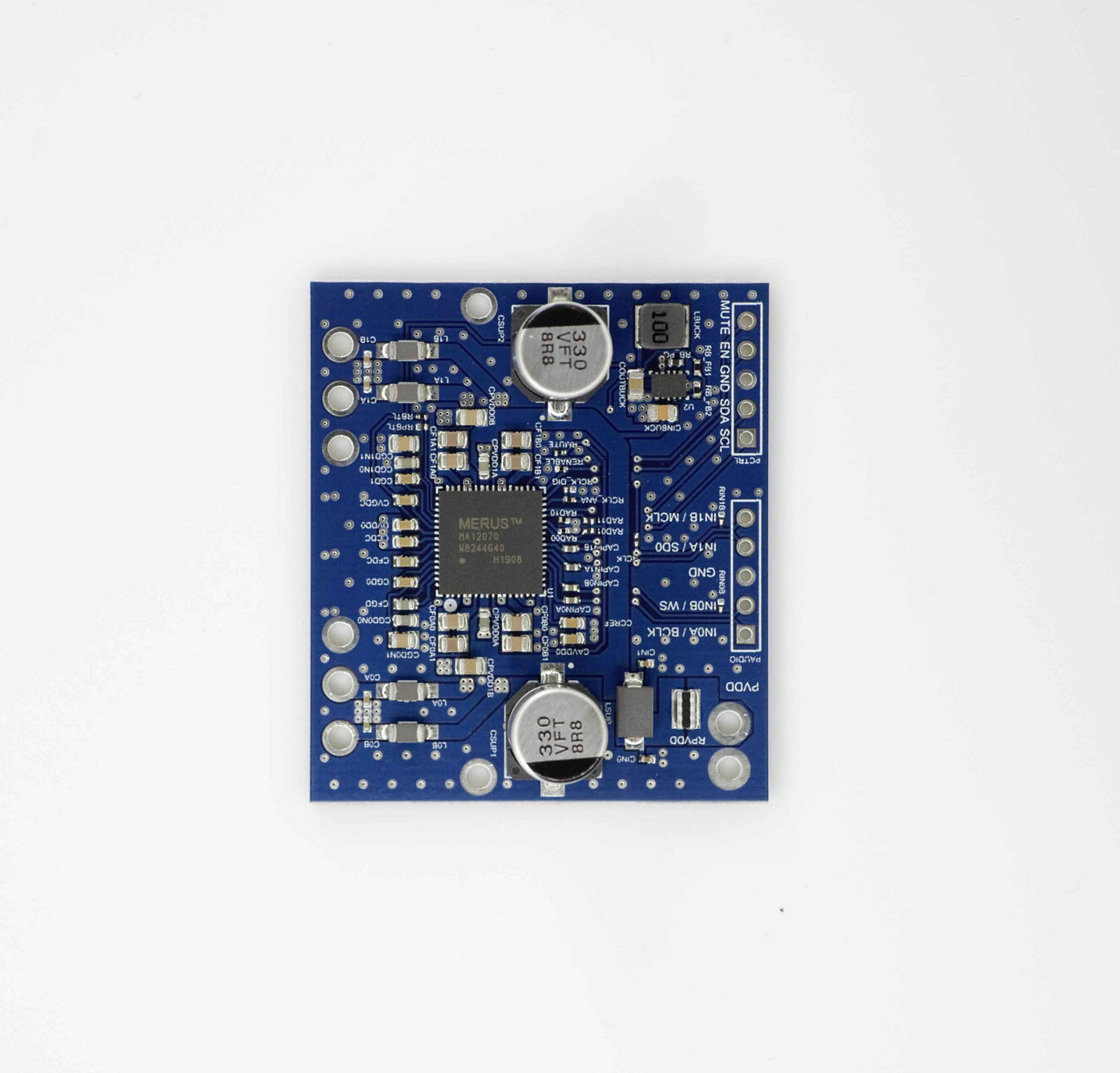

该板展示了高功率效率的 MERUS ™模拟输入多级 D 类放大器 IC 2x80 W（MA12070），针对高性能无滤波器和无散热器音频应用进行了优化。它提供可配置的音频通道、模拟输入格式、推荐的电源电压范围、低输出噪声水平、高动态范围和低空闲功耗。

产品优势

  • 2xBTL 或 1xPBTL
  • 音频输入格式：模拟
  • PVDD 范围：最大 18 V 至 26 V
  • 输出噪声电平：<60 µVrms (AW)
  • 动态范围：>109 dB
  • <26V PVDD 时空闲功耗为 350 mW

应用
