按需供应
符合RoHS标准

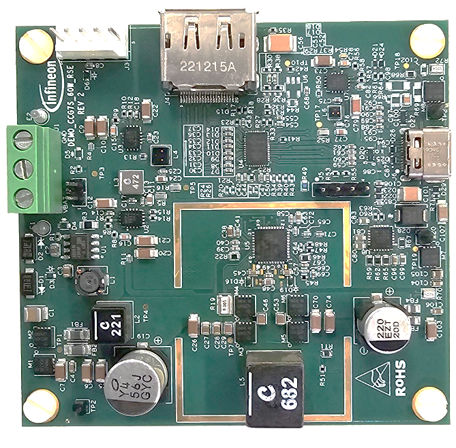

REF_CCG7S_60W

EZ-PD ™ CCG7S 汽车后座充电解决方案演示
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_CCG7S_60W
REF_CCG7S_60W
用户手册

商品详情

  • Pout max
    60 W
  • Board Type
    Reference Board
  • Supply Voltage
    5 V to 24 V
  • Topology
    DC-DC converter
  • Family
    USB PD Controller
  • Qualification
    Automotive
  • Input Type
    DC
  • Output Voltage
    5 V to 21.5 V
  • Output Current max
    3 A
  • Configuration
    EZ-PD™ CCG7S single port 60 W
OPN
REFCCG7S60WTOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
REF_CCG7S_60W RSC 解决方案参考套件旨在满足 ISO 7637-2 和 ISO 16750-2 标准。RSC 解决方案参考汽车设计套件展示了带有 PD 和降压升压控制器的 EZ-PD ™ CCG7S USB Type-C 控制器的功能。它设计为由标称 12 V 的汽车电池供电，输出端口在 3 A 时输出 3.3 至 21 V之间的电压，最大输出60 W USB PD功率。

特性

  • ARM ® Cortex ® M0+
  • 128 KB 内存、32 KB ROM、16 KB SRAM
  • 1个带VCONN FET的Type-C端口
  • I2C接口连接至系统处理器/集线器
  • 用于控制/诊断的 LIN 接口
  • 指定开关频率
  • 脉冲跳跃模式（PSM）
  • 强制连续模式（PSM）
  • 宽输入电压范围 4-24 V

产品优势

  • 减少购物清单
  • 缩短设计周期
  • 可配置的增值功能（SDK）
  • 便捷电源（PPS）
  • 端口间动态负载共享
  • 精细输出功率调节
  • 黑匣子关键端口参数
  • RSE系统的备用模式支持
  • 经过身份验证的现场固件升级

应用
