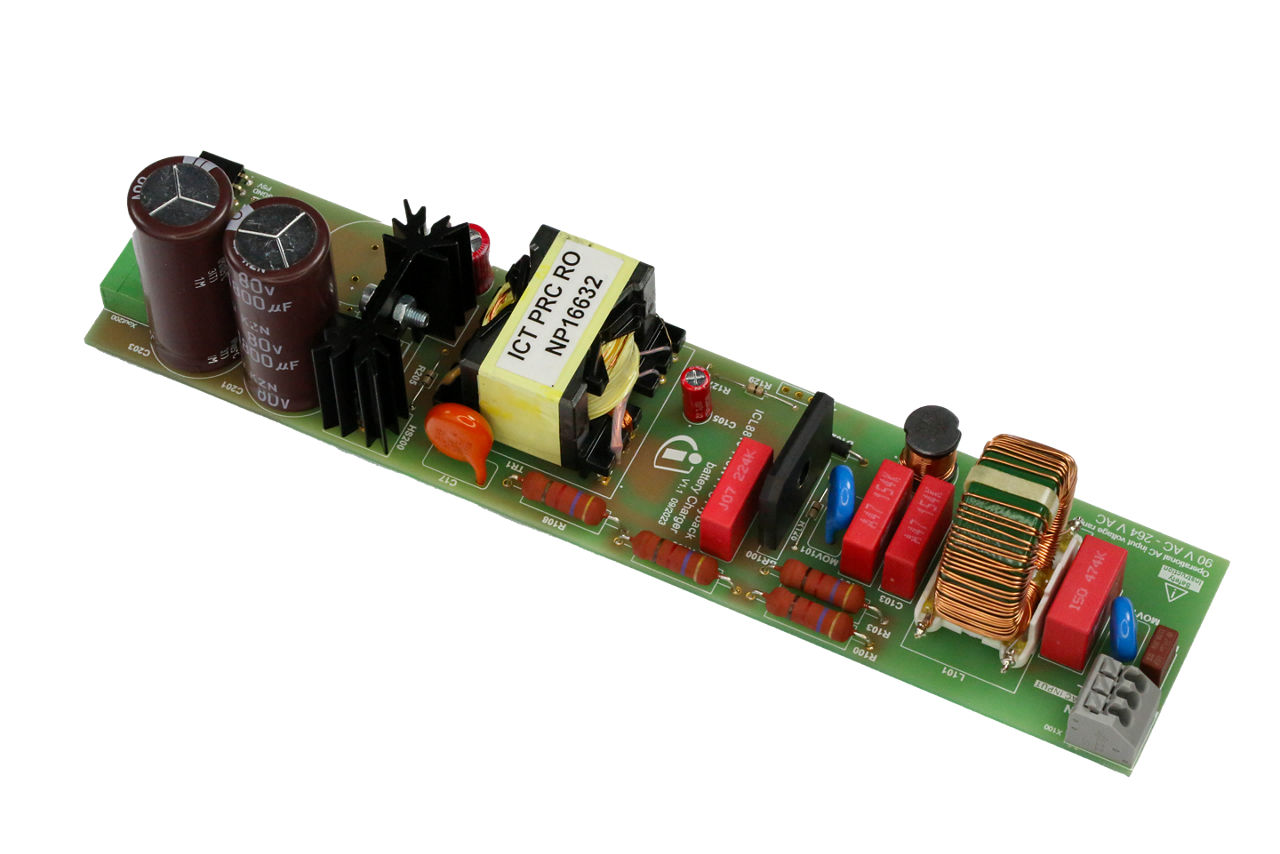

REF_ICL8810_116W_BPA

适用于电池充电器的116 W AC-DC参考设计，具有宽交流输入电压和高达2 A的CC输出
参考设计
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_ICL8810_116W_BPA
REF_ICL8810_116W_BPA
每件.
参考设计

商品详情

  • Pout max
    240 mW
  • Board Type
    Reference Board
  • Description
    116 W AC-DC reference design for battery chargers with wide AC input voltage and CC output up to 2 A
  • Target Application
    E-bike chargers, Cordless power tools chargers, Battery Chargers
  • Input Type
    Universal input voltage range
  • Output Voltage
    24 V to 58 V
受到推崇的
OPN
REFICL8810116WBPATOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该参考板基于单级 PFC 反激拓扑结构，具有次级侧调节 (SSR) 和恒定电流 (CC) 输出。通用输入电压范围和 24 V 至 58 V 的宽输出电压范围适合电池充电器应用。

特性

  • 通用输入电压范围
  • 输出电压范围从24 V到58 V
  • SSR具有可调CC输出，最高可达2 A
  • 高PF和低谐波电流
  • 逆变功率<240 mW @ 230 VAC

产品优势

  • 高PF、低THC的单级AC-DC
  • QR模式，可实现高效率和低EMI
  • 可配置的电压输入和电压输出
  • 全面的保护措施
