现货，推荐
符合RoHS标准

REF-ISOPLCSSR24V

隔离数字输出参考板：2x ITS6035S、1x 4DIR2400H、TLS810，用于2x 24V数字输出
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-ISOPLCSSR24V
REF-ISOPLCSSR24V
每件.
用户手册

商品详情

  • Pout
    0 W to 4 W
  • 主板类型
    Evaluation Board
  • 产品名称
    REF-ISOPLCSSR24V
  • 供电电压
    24 V
  • 子应用程序
    industrial automation
  • 尺寸
    160 x 100 x 32 mm L*W*H
  • 应用
    industrial
  • 目标应用程序
    Industrial
  • 系列
    ProFET™ ITS6035S, ISOFACE™ 4DIR2400H
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 输出电压 max
    24 V
推荐的
OPN
REFISOPLCSSR24VTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

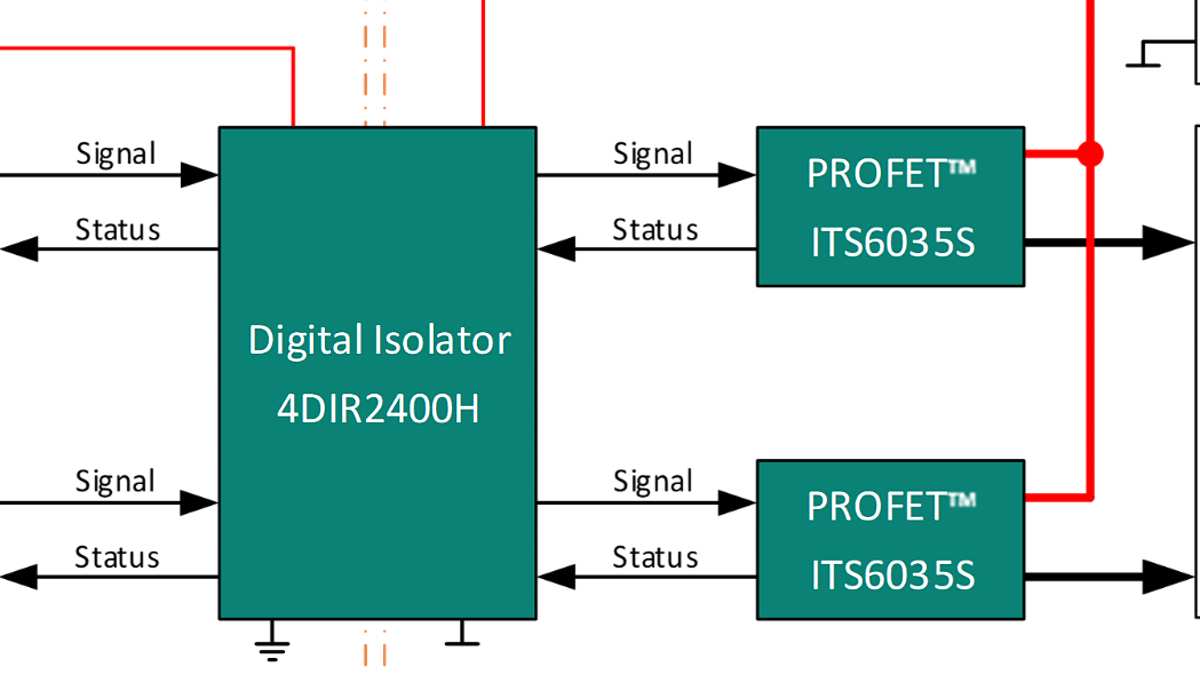

该板将两个 Infineon ProFET ™ ITS6035S 与一个数字隔离器 4DIR2400H 结合在一起，两个 24 V 数字，电流输出能力高达 4 A DC。该板支持两个带集成诊断功能的高端电源开关，可承受高达 5700 Vrms 的隔离电压，适用于安全隔离。

特性

  • 双通道高边开关模块
  • 用户可调的电流限制
  • 短路保护
  • 过温保护
  • 同步放电
  • 电流输入/输出隔离
  • 诊断反馈
  • +3.3伏板载逻辑电源
  • 信号电平3.3V可配置
  • 带跳线的静态开/关
  • 工业用高边开关
  • 强大的电源切换解决方案

产品优势

  • 电气隔离，确保安全
  • 准确的电流监测
  • 多种输入电压

应用
