现货，推荐
符合RoHS标准

REF-MHA50WIMI111T

采用iMOTION ™ IPM IMI111T-026H高效驱动的风扇控制参考板
用户手册
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-MHA50WIMI111T
REF-MHA50WIMI111T
每件.
用户手册

商品详情

  • Board Type
    Reference Board
  • Product Name
    REF-MHA50WIMI111T
  • Sub Application
    Motor drive inverter
  • Dimensions
    52 x 52 mm
  • Topology
    3 phase motor drive
  • Motor Power max
    50 W
  • Target Application
    RAC indoor fan, Other home appliances
  • Family
    iMOTION™ Motor Control ICs
  • Qualification
    Industrial
  • Input Type
    DC
受到推崇的
OPN
REFMHA50WIMI111TTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

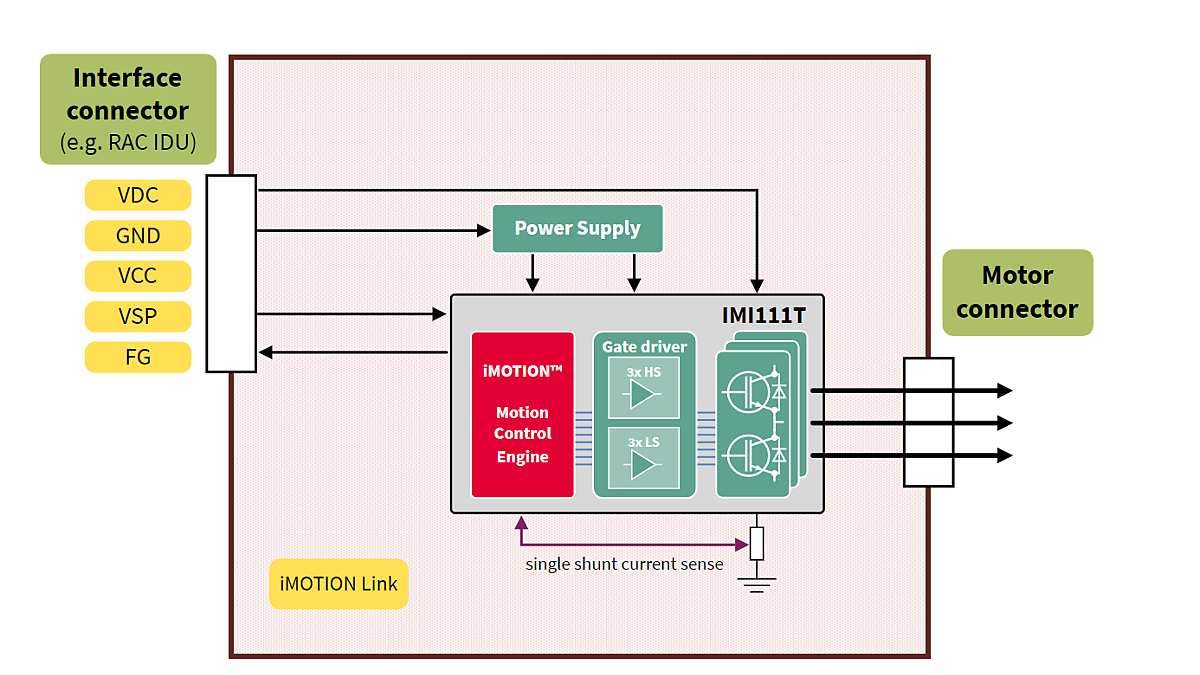

REF-MHA50WIMI111T 是一款完整的风扇驱动器参考设计板，采用 IMI111T-026H 设备，在紧凑的 DSO 封装中提供完整的警告器功能。iMOTION ™解决方案设计器提供配置、设备设置、调整和监控。新的固件版本以 iMOTION ™解决方案设计器的 SD 包形式提供，可实现变电机系统控制的各种快速原型设计。

特性

  • 风扇控制板
  • 基于IMI111T-026H
  • 单分流电流检测
  • 无传感器FOC控制
  • 内部单层PCB设计
  • 集成保护功能
  • 用户激活脚本引擎
  • RAC ODU/IDU接口
  • iMOTION Link连接器

产品优势

  • 经过现场验证的iMOTION ™方案
  • 单分流无传感器FOC
  • 快速上市
  • 小型风扇和泵的参考

Bill of Material
