REF_MTR_48V30A_GAN

适用于低压电池应用的紧凑型逆变器参考设计，采用 CoolGaN ™晶体管 100 V G3
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_MTR_48V30A_GAN
REF_MTR_48V30A_GAN
每件.
用户手册

商品详情

  • Pout max
    2 kW
  • Switching Frequency max
    100 kHz
  • Efficiency
    99%
  • Family
    CoolGaN™ EiceDRIVER™
  • Input Voltage
    48 V
  • Output Current
    0 A to 34 A
受到推崇的
OPN
REFMTR48V30AGANTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

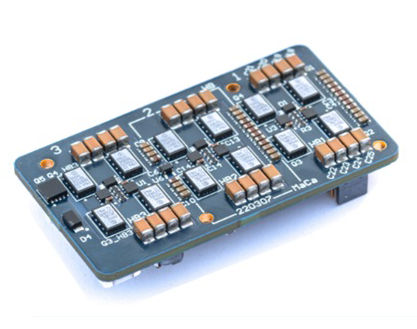

这款适用于低压电池应用的紧凑型逆变器参考设计包括十二个 CoolGaN ™晶体管 100 V G3 (IGC033S10S1)，采用半桥配置，所有相位均并联两个器件。晶体管由 EiceDRIVER ™ 1EDN7136U 驱动，输出相电流由 XENSIV ™ TLI4971 磁电流传感器感应。此外，XMC ™ XMC4200 微控制器能够运行磁场定向控制 (FOC)。

特性

  • 小型参考设计
  • 优化布局
  • 顶部冷却
  • 高开关频率

产品优势

  • 高效率
  • 高功率密度
  • 鼓舞人心的下一代驱动器
