REF_XDPS2201_170W_BPA2

具有输入电压范围的170 W AC-DC参考设计，适用于电动自行车和电动工具电池充电器
参考设计
评估板
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

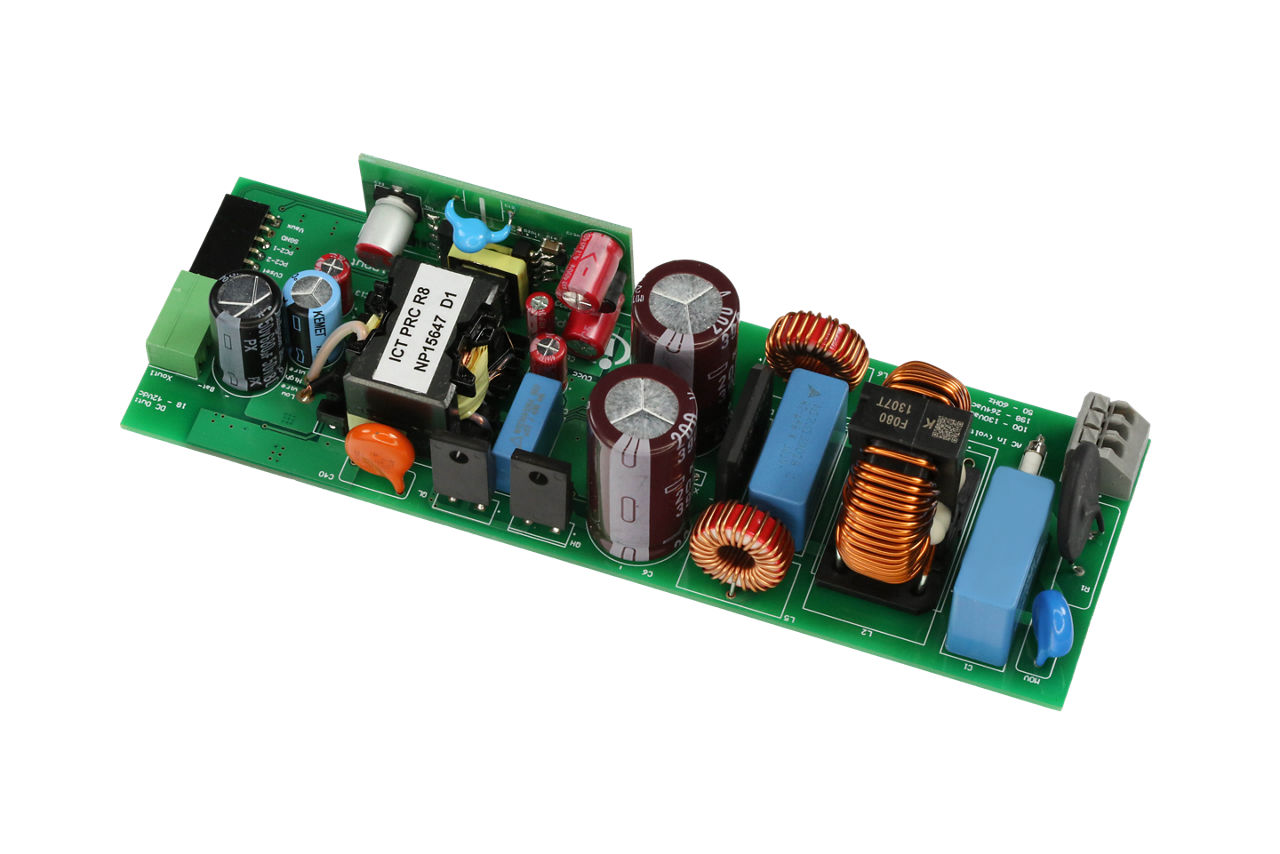

REF_XDPS2201_170W_BPA2
REF_XDPS2201_170W_BPA2
参考设计

商品详情

  • Pout max
    170 W
  • Board Type
    Reference Board
  • Topology
    Hybrid flyback
  • Target Application
    Battery Chargers, Light Electric Vehicles, Power Tools, Drones
  • Family
    Digital Power ICs
  • Output Voltage
    18 V to 42 V
受到推崇的
OPN
REFXDPS2201170WBPA2TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
英飞凌的 REF_XDPS2201_170W_BPA2 是一款高效的 170 W 单级混合反激式参考设计，适用于通常用于电动自行车或电动工具充电器的 24 V 和 36 V 锂离子电池组。该设计实现了可配置的宽输入电压范围，并包含具有多模式操作的数字控制器 XDP ™ XDPS2201 和两个 600 V CoolMOS ™ P7超结MOSFET（IPA60R280P7S）。

特性

  • 混合反激（非便宜半桥）
  • 输出电压范围：18 V 至 42 V
  • 输出功率式：170 W
  • 满载时高达 95% @ 230 VAC
  • 适用于 24 V 和 36 V 电池组

产品优势

  • 高效率
  • 超小变压器尺寸
  • 无PFC级，系统成本低
  • 宽输出电压范围
