PG-SOT343-4-3

封装细节

  • 封装材料
    PG
  • 封装系列
    PG-SOT343
  • 端子
    4
  • 变体
    3
  • 裸露焊盘
  • 本体长度 (mm)
    2.0
  • 本体宽度 (mm)
    1.25
  • 最小端子间距 (mm)
    1.3
  • TAPE & REEL
    Pieces/Reel
    Reels/Box
    卷盘直径 (mm)

    3000
    1
    180
  • TAPE & REEL
    Pieces/Reel
    Reels/Box
    卷盘直径 (mm)

    10000
    1
    330
英飞凌小外形晶体管 (SOT)、二极管 (SOD) 以及半导体 (SC) 和半导体晶体管 (SCT) 封装按系列提供多种。 基于引线框架的封装可以具有对称或非对称的引脚排列配置,最大引脚数可达 6 个。 双排鸥翼形引线允许使用表面贴装技术 (SMT) 进行高吞吐量电路板安装。 引线结构可实现高集成度,同时提供鸥翼形状的可靠性。 典型产品有晶体管、二极管、MOSFET 和偏置控制器、驱动器 IC、电涌保护器、开关等。

图片库

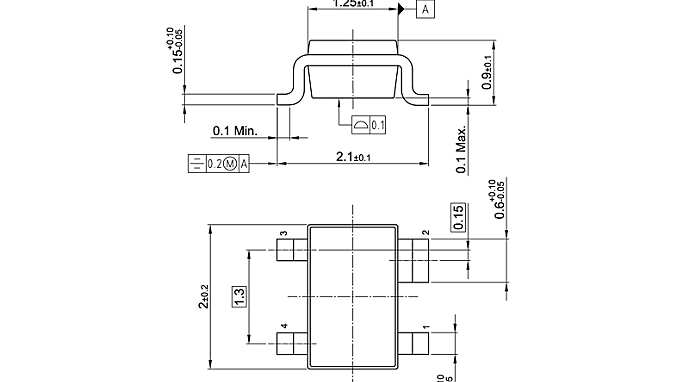

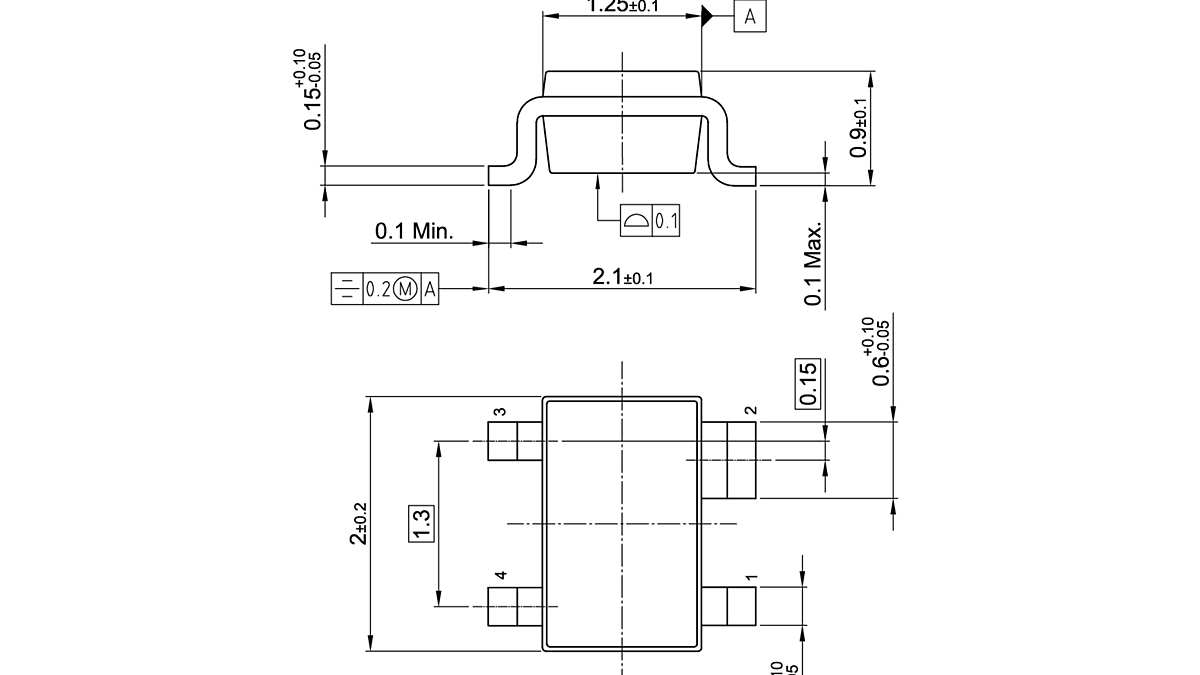

SPO PG-SOT343-4-3
SPO PG-SOT343-4-3
SPO PG-SOT343-4-3 SPO PG-SOT343-4-3 SPO PG-SOT343-4-3

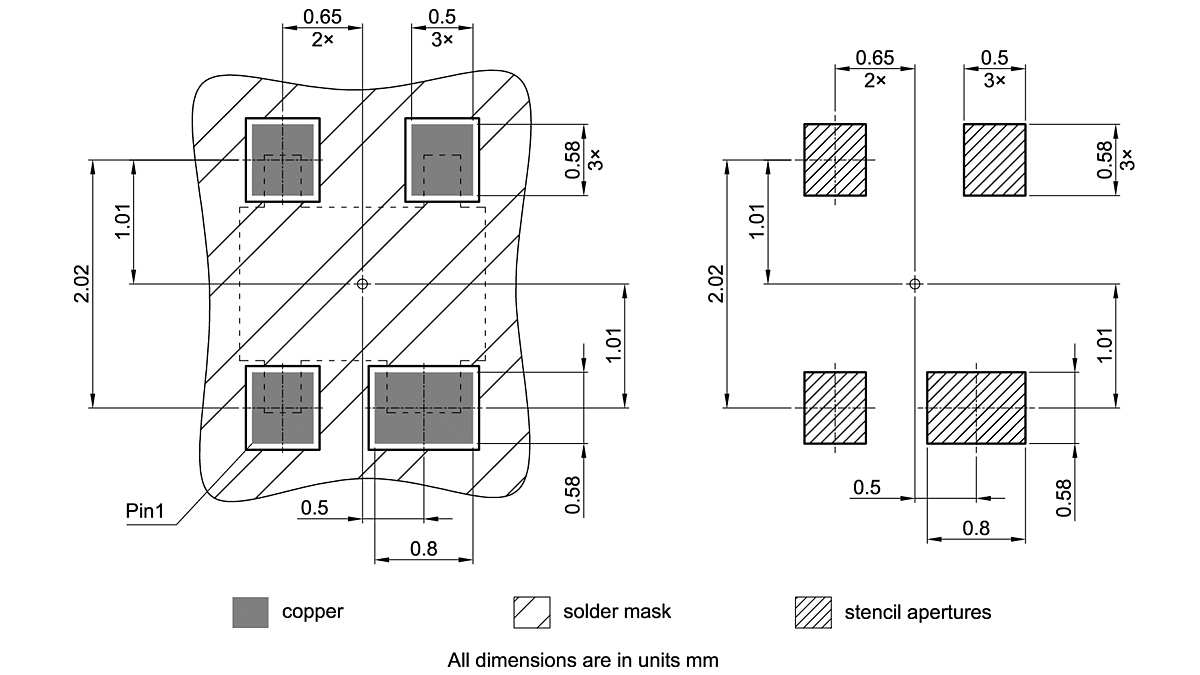

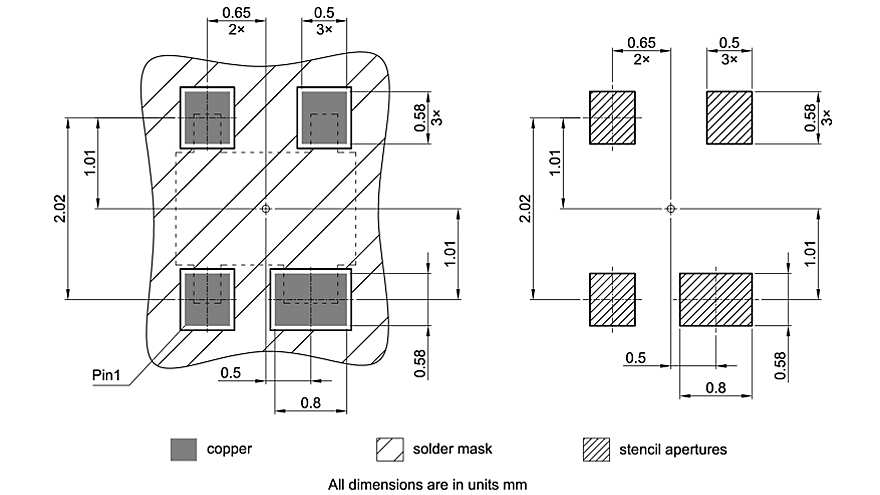

PG-SOT343-4-3_Footprint Drawing PG-SOT343-4-3_Footprint Drawing PG-SOT343-4-3_Footprint Drawing

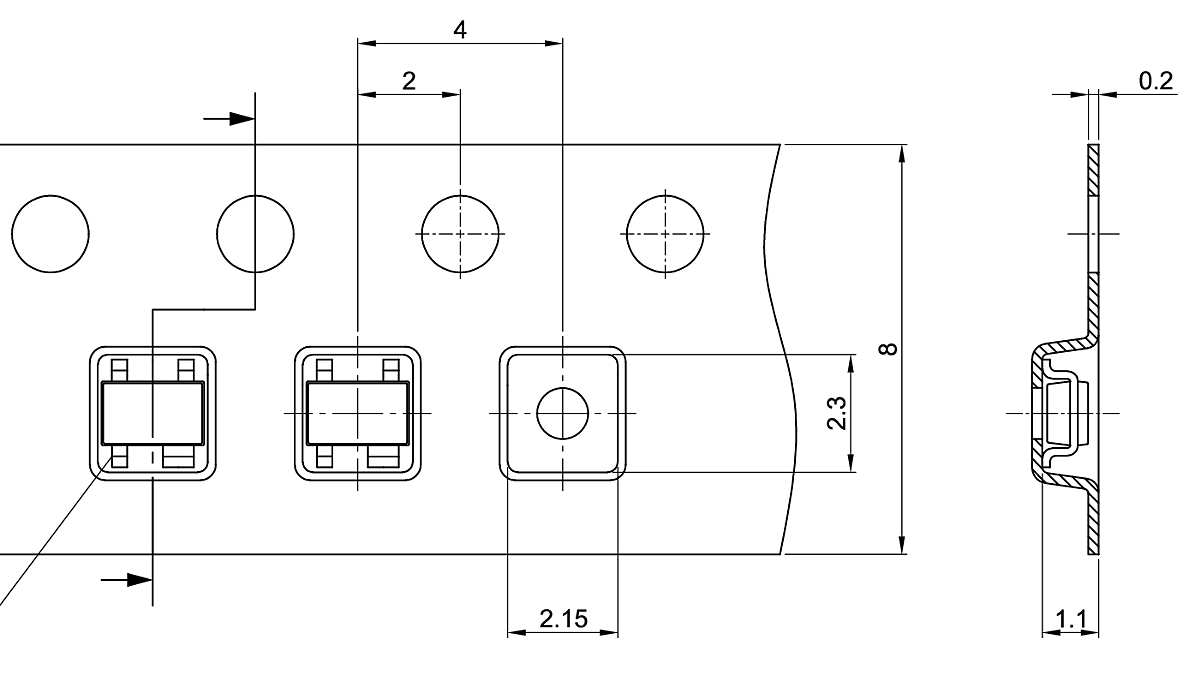

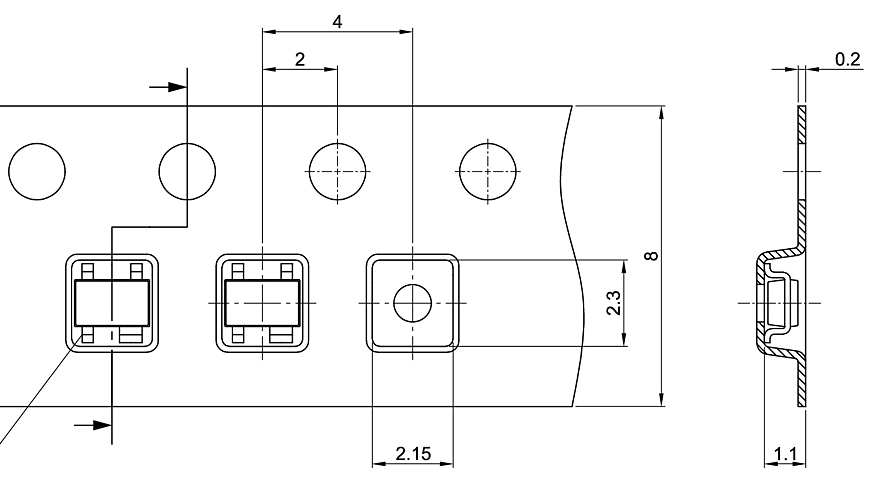

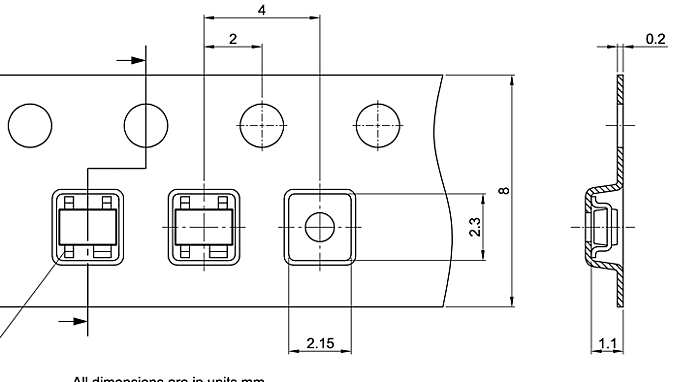

TNR PG-SOT343-4-3 TNR PG-SOT343-4-3 TNR PG-SOT343-4-3

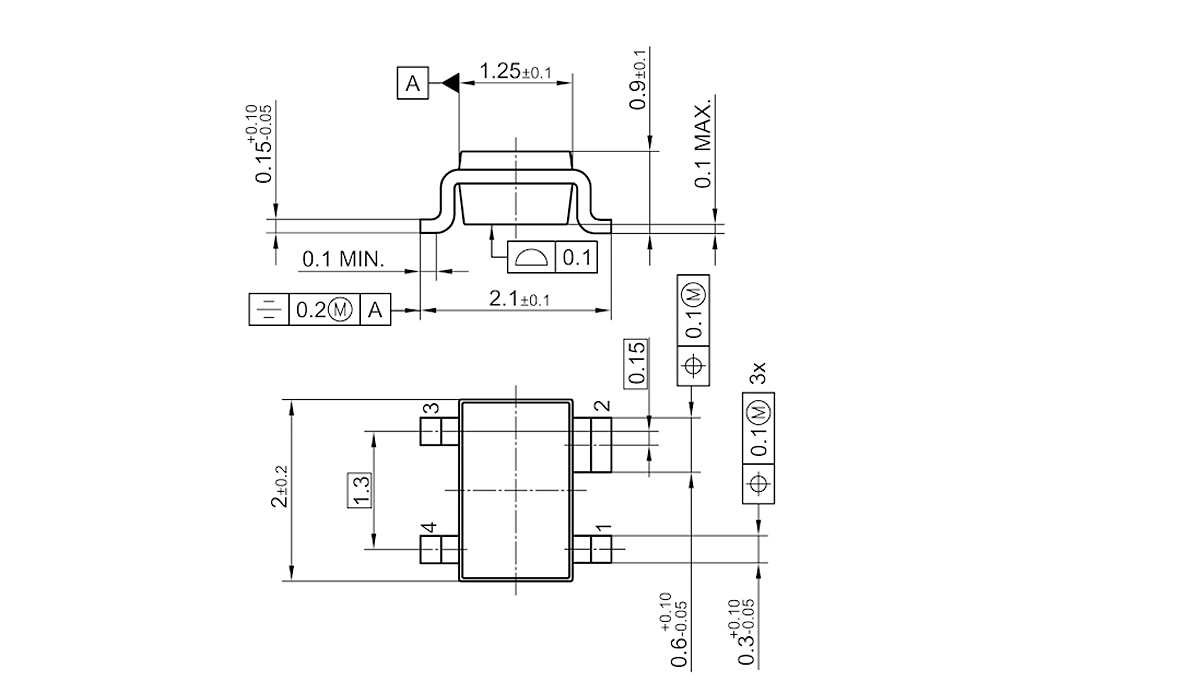

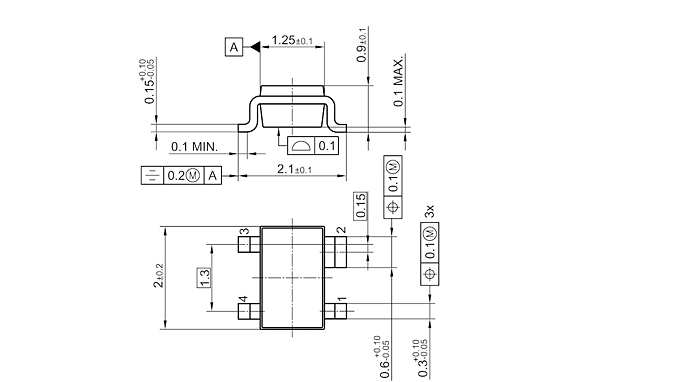

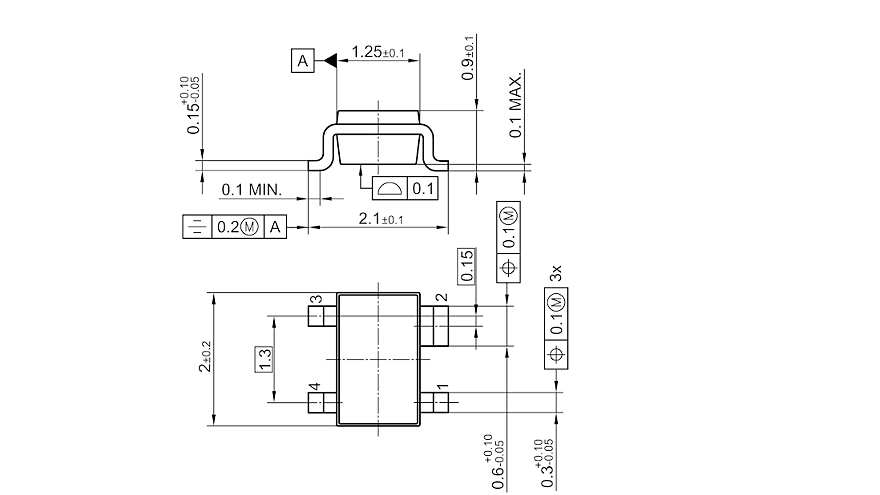

PG-SOT343-4-3_Package Outline PG-SOT343-4-3_Package Outline PG-SOT343-4-3_Package Outline

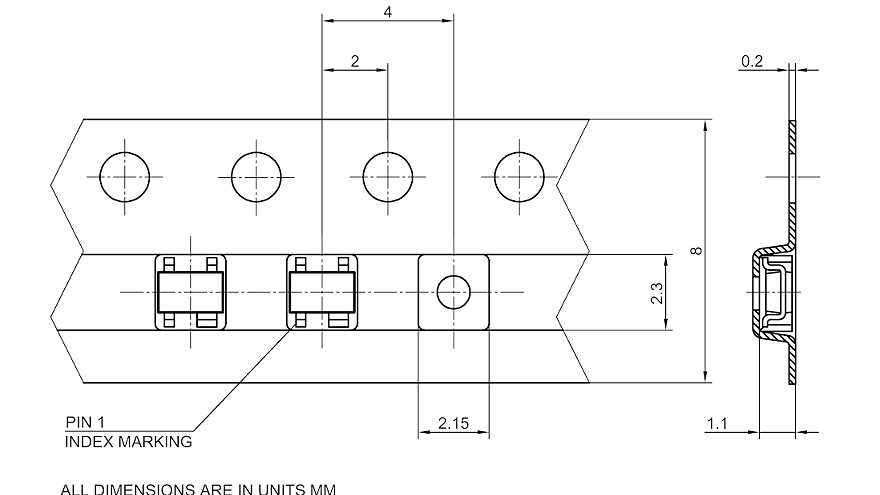

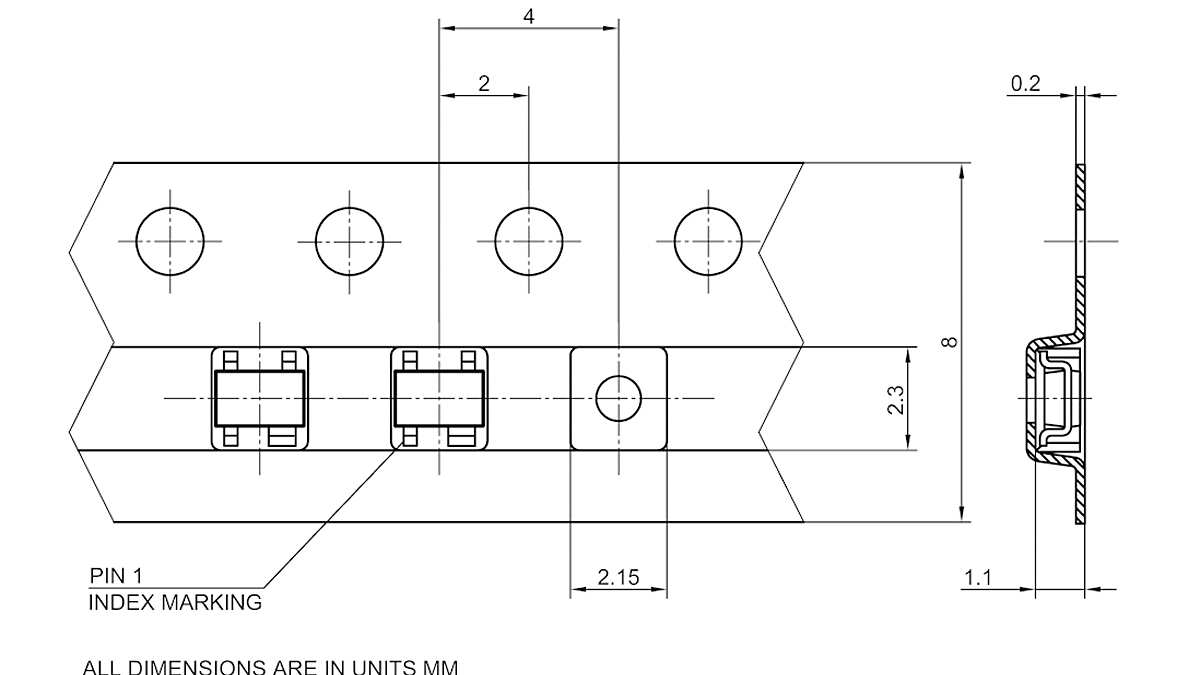

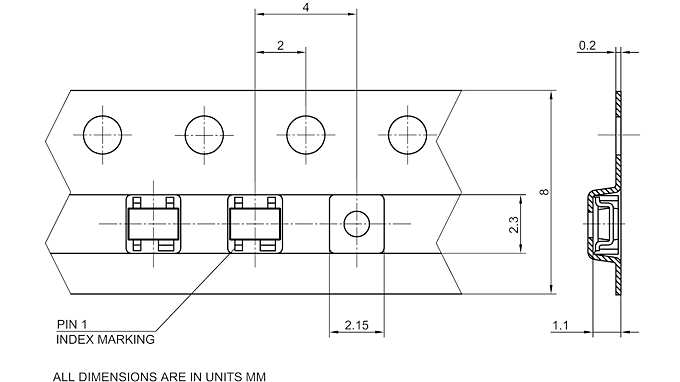

PG-SOT343-4-3_Tape and Reel PG-SOT343-4-3_Tape and Reel PG-SOT343-4-3_Tape and Reel

文件和图纸
