1ED44171N01B

具有集成故障报告和使能功能的 25 V 单通道低侧栅极驱动器
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED44171N01B
1ED44171N01B
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    11 V
  • Turn Off Propagation Delay
    50 ns
  • Turn On Propagation Delay
    50 ns
  • Voltage Class
    25 V
  • Qualification
    Industrial
  • Input Vcc max
    25 V
  • Output Current (Sink)
    2.6 A
  • Output Current (Source)
    2.6 A
  • Channels
    1
  • Configuration
    Low-side
  • Isolation Type
    Non-isolated
受到推崇的
OPN
1ED44171N01BXTSA1
产品状态 active and preferred
英飞凌封装名称
PG-SOT23-5
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-SOT23-5
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 25 V 单通道低侧非反相栅极驱动器 IC，采用微型 5 引线 PG-SOT23 封装，具有典型的 2.6 A 拉电流和灌电流。它可以与集成 PFC IGBT 但没有 PFC 栅极驱动器 IC 的 IPM 结合使用。逻辑输入与标准CMOS或LSTTL输出兼容。1ED44171N01B 在 VCC 欠压条件下提供集成故障报告输出和可调节故障清除定时器。

特性

  • 单引脚故障输出与使能
  • 可编程故障清除时间
  • 宽电源电压 25 V Vcc max
  • 欠压锁定
  • -10 Vdc neg.INpin 输入能力
  • 3 kV ESD HBM

图表

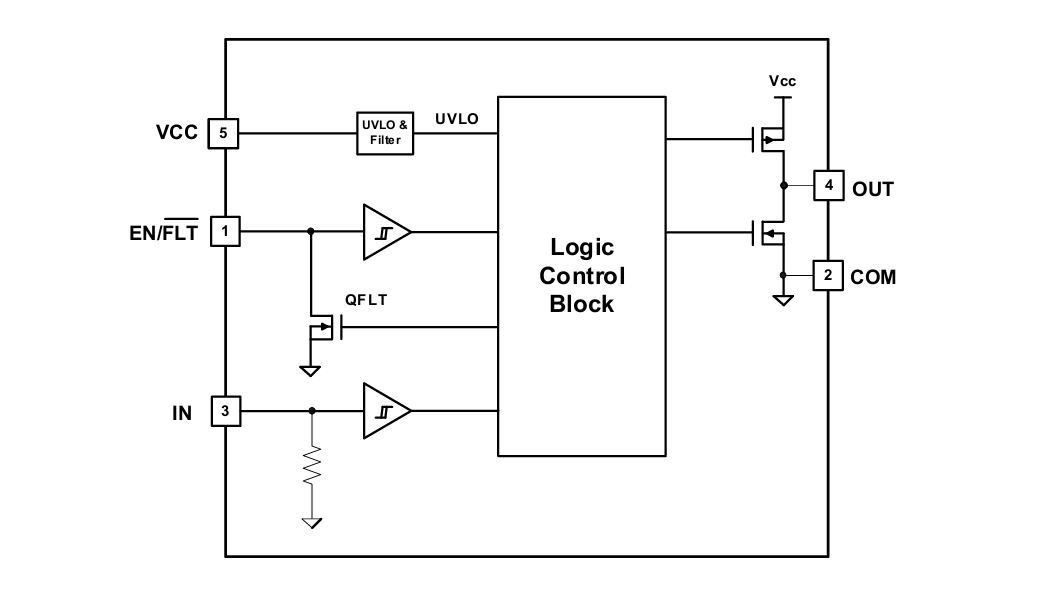

block_diagram_1ED44171N01B
block_diagram_1ED44171N01B
block_diagram_1ED44171N01B block_diagram_1ED44171N01B block_diagram_1ED44171N01B

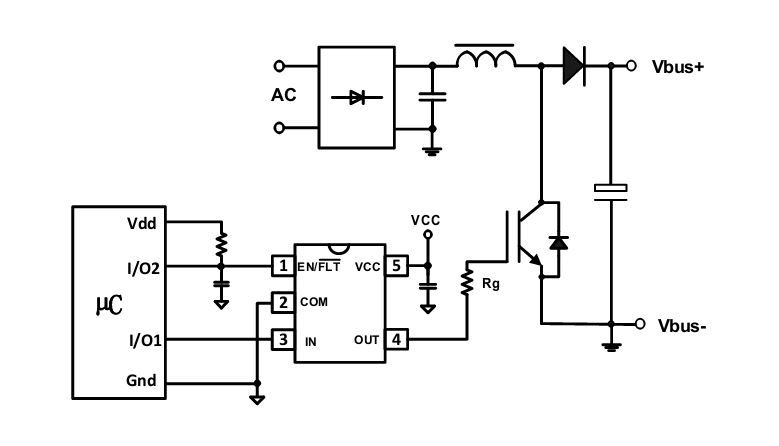

circuit_diagram_1ED44171N01B circuit_diagram_1ED44171N01B circuit_diagram_1ED44171N01B
×
