2ED2410-EM

适用于 12 V/24 V 汽车应用的智能模拟高侧 MOSFET 栅极驱动器
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED2410-EM
2ED2410-EM
每件.
数据手册

商品详情

  • Channels/Outputs
    2
  • Turn Off Propagation Delay
    4 µs
  • Classification
    ISO 26262-ready
  • Turn On Propagation Delay
    4 µs
  • Voltage Class
    75 V
  • Current Sense Amplifier
    2xCSA
  • Currently planned availability until at least
    2033
  • Family
    EiceDRIVER™ APD
  • Qualification
    Automotive
  • Input Vcc
    3 V to 58 V
  • Output Current (Sink)
    1.4 A
  • Output Current (Source)
    0.175 A
  • Configuration
    High-side
  • Isolation Type
    Non-isolated
受到推崇的
OPN
2ED2410EMXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-24
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-24
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ APD 2ED2410-EM 是一款智能高端 N 沟道 MOSFET 栅极驱动器，专为汽车配电架构而设计。它具有 2 个逻辑控制输出和一个集成升压转换器，可在低电压下持续运行。开启和关闭能力允许扩大规模以处理大电流。它具有三个模拟测量接口，可为各种 E/E 架构要求提供保护选项。

特性

  • 扩展电源电压范围：3 - 58 V
  • 2 个驱动器：3Ω 下拉，50Ω 上拉
  • 两个双向。高端电流感应
  • 通过引脚进行通道控制和诊断
  • 外部。温度测量接口
  • 栅极欠压锁定 (UVLO)

产品优势

  • 支持背靠背 MOSFET 拓扑
  • 低运算 I 空闲模式 50 µA
  • 可调节过流/短路保护
  • 多功能比较器可实现：
  • 可调节 It 线路保护
  • 可调节过压/欠压保护
  • 可调节过温保护
  • PRO-SIL ™ ISO26262-支持集成HWeval

图表

2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection
2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection

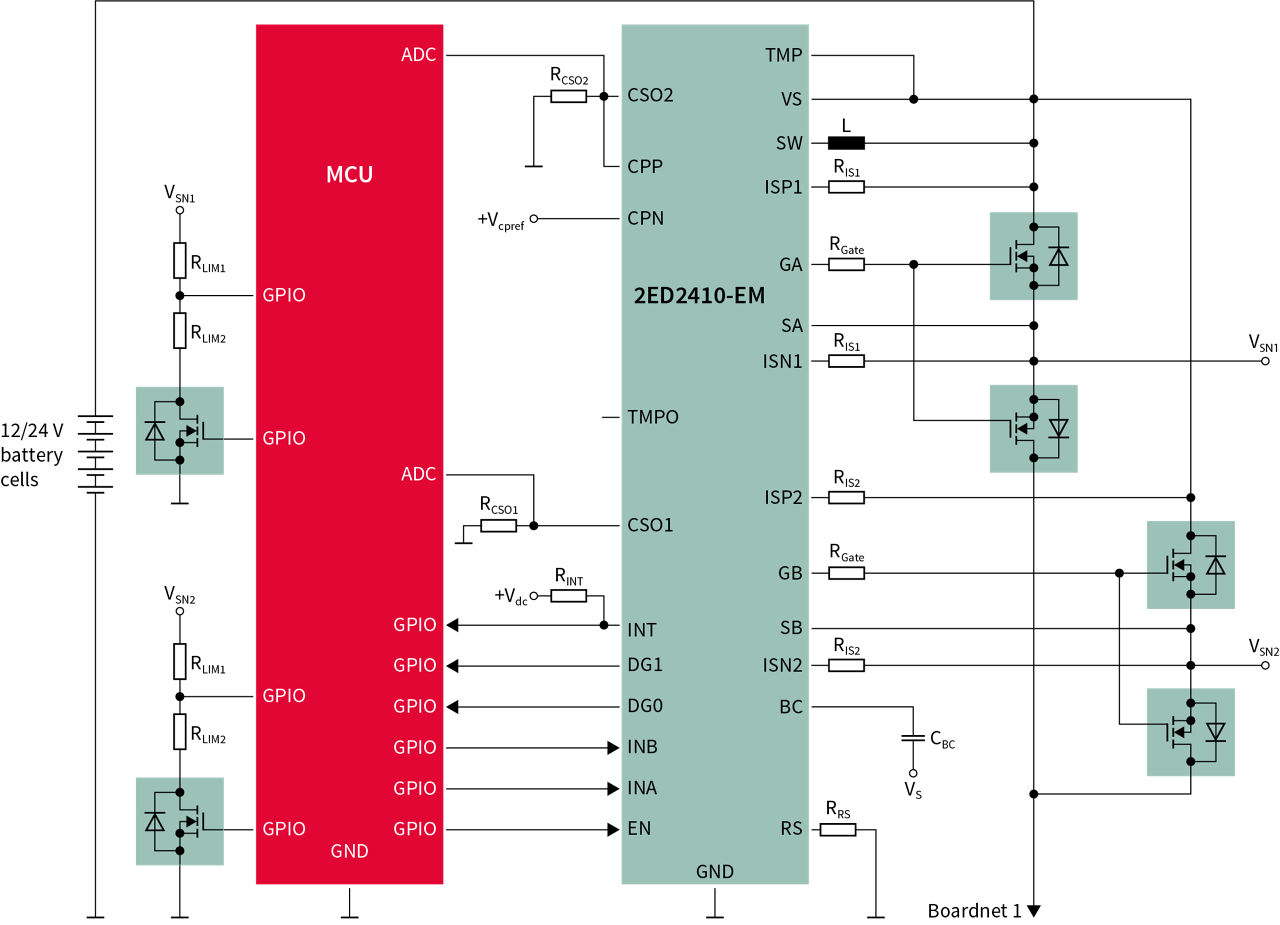

2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection 2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection 2ED2410-EM_Shuntless_battery_switch_with_stuck-close_detection
2ED2410-EM_power_supply_protection_application_with_I-t_wire_protection 2ED2410-EM_power_supply_protection_application_with_I-t_wire_protection 2ED2410-EM_power_supply_protection_application_with_I-t_wire_protection

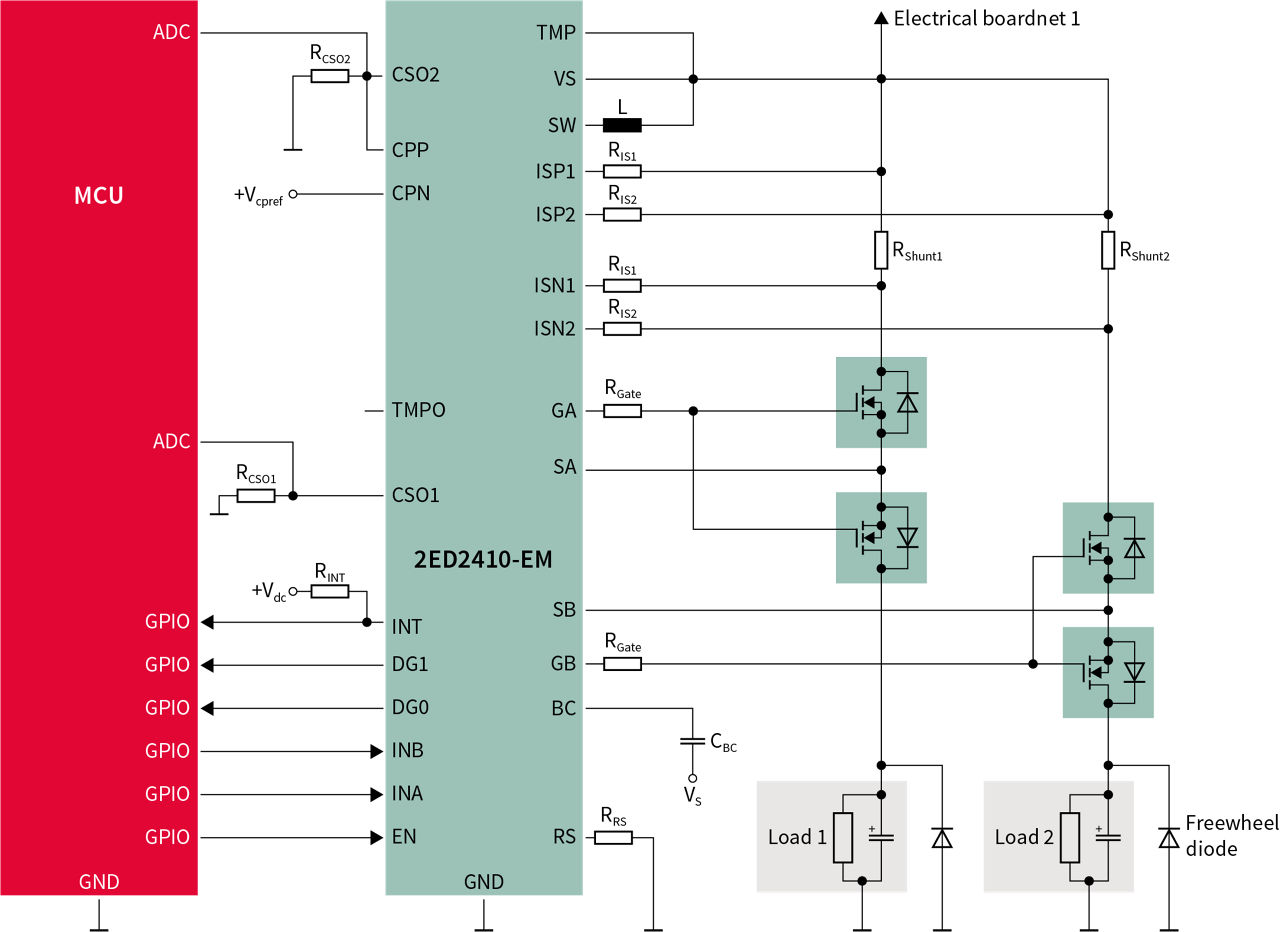

2ED2410-EM_Dual_load_control 2ED2410-EM_Dual_load_control 2ED2410-EM_Dual_load_control

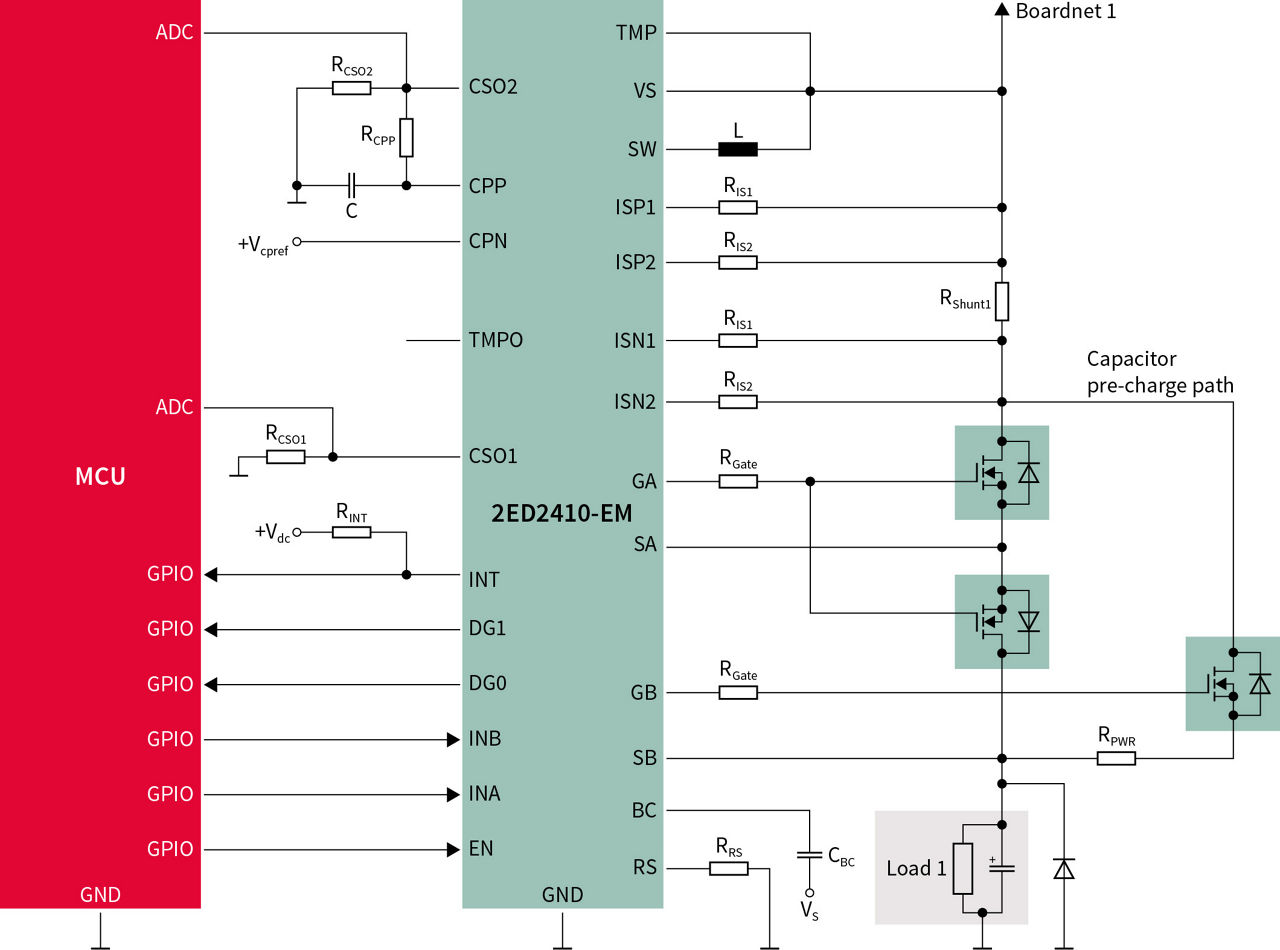

2ED2410-EM_Load-_switch_application_with_precharging-003 2ED2410-EM_Load-_switch_application_with_precharging-003 2ED2410-EM_Load-_switch_application_with_precharging-003

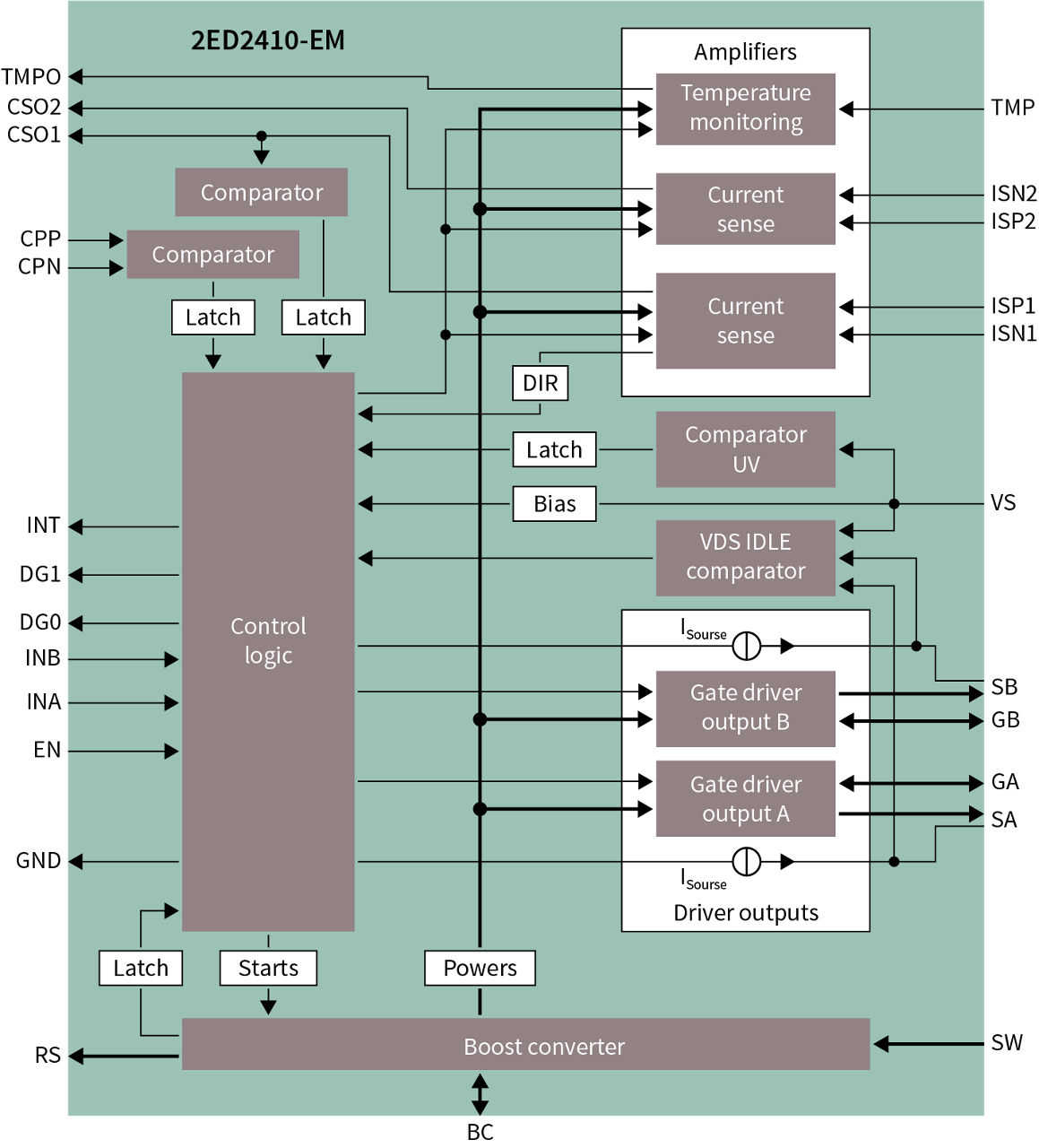

2ED2410-EM_Block_Diagram 2ED2410-EM_Block_Diagram 2ED2410-EM_Block_Diagram
×
