2ED3144MC12L

6.5 A、5.7 kV (rms) 双通道隔离栅极驱动器，带死区时间控制，经 UL 1577 认证，8.5 V UVLO
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED3144MC12L
2ED3144MC12L
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    8.5 V
  • VBS UVLO (On)
    9.3 V
  • Turn Off Propagation Delay
    39 ns

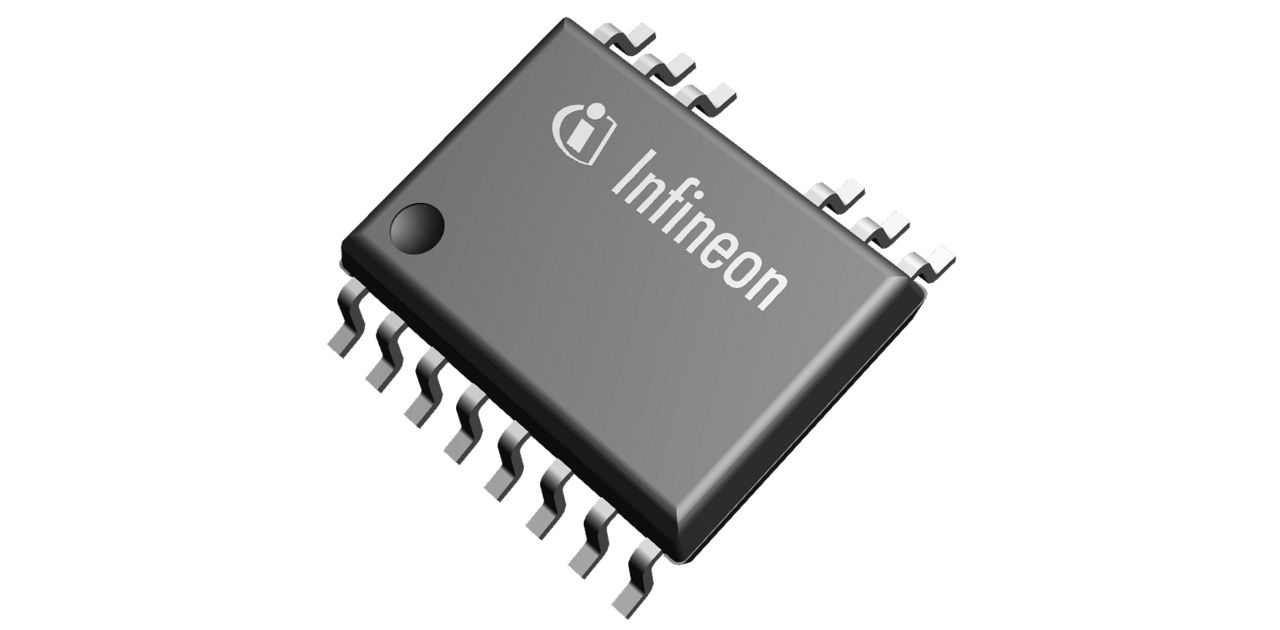

  • Package
    PG-DSO-14-71
  • Turn On Propagation Delay
    39 ns
  • Voltage Class
    2300 V
  • Qualification
    Industrial
  • Input Vcc
    -0.3 V to 17 V
  • Output Current (Source)
    6 A
  • Output Current (Sink)
    6.5 A
  • Channels
    2
  • Configuration
    High-side
  • Isolation Type
    Galvanic isolation - Reinforced
受到推崇的
OPN
2ED3144MC12LXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-14
封装名 N/A
包装尺寸 1500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-14
封装名 -
包装尺寸 1500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

特性

  • 适用于 600 V/650 V/1200 V/1700 V/2300 V IGBT、Si 和 SiC MOSFET
  • 2300 V 功能偏移电压，适用于特定应用
  • 电气隔离无芯变压器栅极驱动器
  • 典型峰值输出电流高达 6.5 A
  • 39 纳秒传播延迟
  • 35 V 绝对最大输出电源电压
  • 高共模瞬变抗扰度 CMTI > 200 kV/µs
  • 主动关断和短路钳位
  • 3.3V 和 5 V 输入电源电压
  • 启用密码
  • 8.5具有滞后的 V/9.3 V 欠压锁定 (UVLO) 保护

产品优势

  • 8 毫米输入至输出和 3.3 毫米通道间爬电距离和电气间隙
  • 部件间传播延迟偏差最小为 8 纳秒
  • 通道间传播延迟偏差最小为 5ns
  • 双通道配置减少占用空间
  • 死区时间控制
  • UL 1577 VISO = 6.84 kV (rms)，持续 1 秒，VISO = 5.7 kV (rms)，持续 1 分钟
  • IEC 60747-17（计划中），VIORM = 1767 V（峰值，增强型）
