2EDL23N06PJ

600 V 半桥栅极驱动器 IC，带有集成自举二极管、过流保护、启用和故障报告
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDL23N06PJ
2EDL23N06PJ
数据手册

商品详情

  • VBS UVLO (On)
    9.1 V
  • VBS UVLO (Off)
    8.3 V
  • VCC UVLO (Off)
    8.3 V
  • VCC UVLO (On)
    9.1 V
  • Turn Off Propagation Delay
    300 ns
  • Turn On Propagation Delay
    310 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 17.5 V
  • Output Current (Sink)
    2.8 A
  • Output Current (Source)
    2.3 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift SOI (Silicon On Insulator)
受到推崇的
OPN
2EDL23N06PJXUMA1
产品状态 active and preferred
英飞凌封装名称

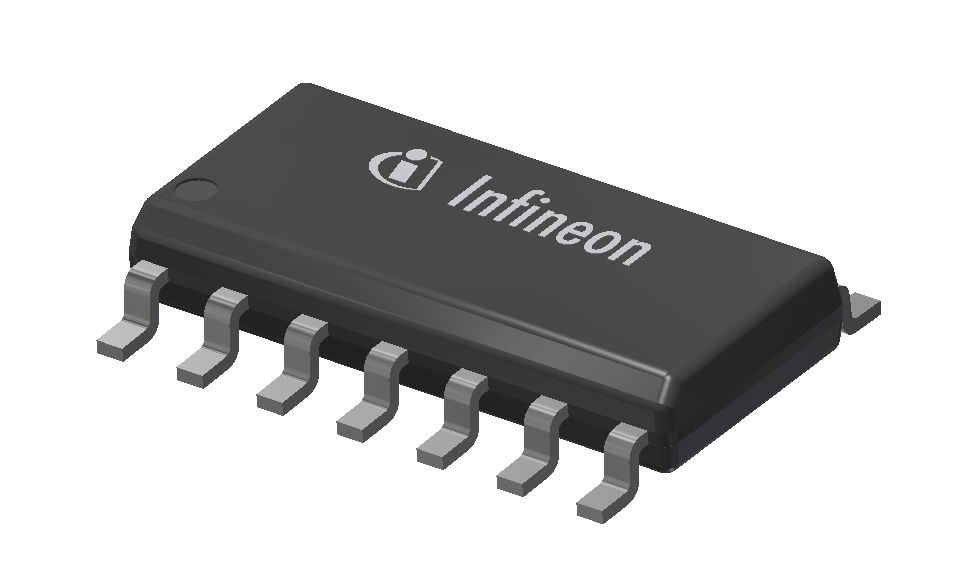

PG-DSO-14
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-DSO-14
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ Compact - 采用 LS-SOI 技术优化的 600V 半桥栅极驱动器 IC，用于控制 IPL60R199CP CoolMOS ™ CP 等 MOS 晶体管。

特性

  • 过流比较器
  • 启用功能，故障指示器
  • 独立控制电路
  • 欠压电源检测。滤波器
  • 所有输入均由二极管钳位
  • 离线栅极钳位功能
  • 不对称。欠压。锁定阈值
  • 桥接输出不敏感度*
  • *为负。瞬态电压 < -50 V
  • 超快速自举二极管
