在产
符合RoHS标准
无铅

2EDL8033G4B

120 V 启动 3 A 高侧和低侧结隔离栅极驱动器
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDL8033G4B
2EDL8033G4B
每件.
数据手册

商品详情

  • VBS UVLO (On)
    7.3 V
  • VBS UVLO (Off)
    6.7 V
  • Turn Off Propagation Delay
    33 ns
  • Turn On Propagation Delay
    33 ns
  • Voltage Class
    120 V
  • Qualification
    Industrial
  • Input Vcc
    8 V to 17 V
  • Output Current (Source)
    3 A
  • Output Current (Sink)
    6 A
  • Channels
    2
  • Configuration
    High-side and low-side
  • Isolation Type
    Functional levelshift
受到推崇的
OPN
2EDL8033G4BXTMA1
产品状态 active

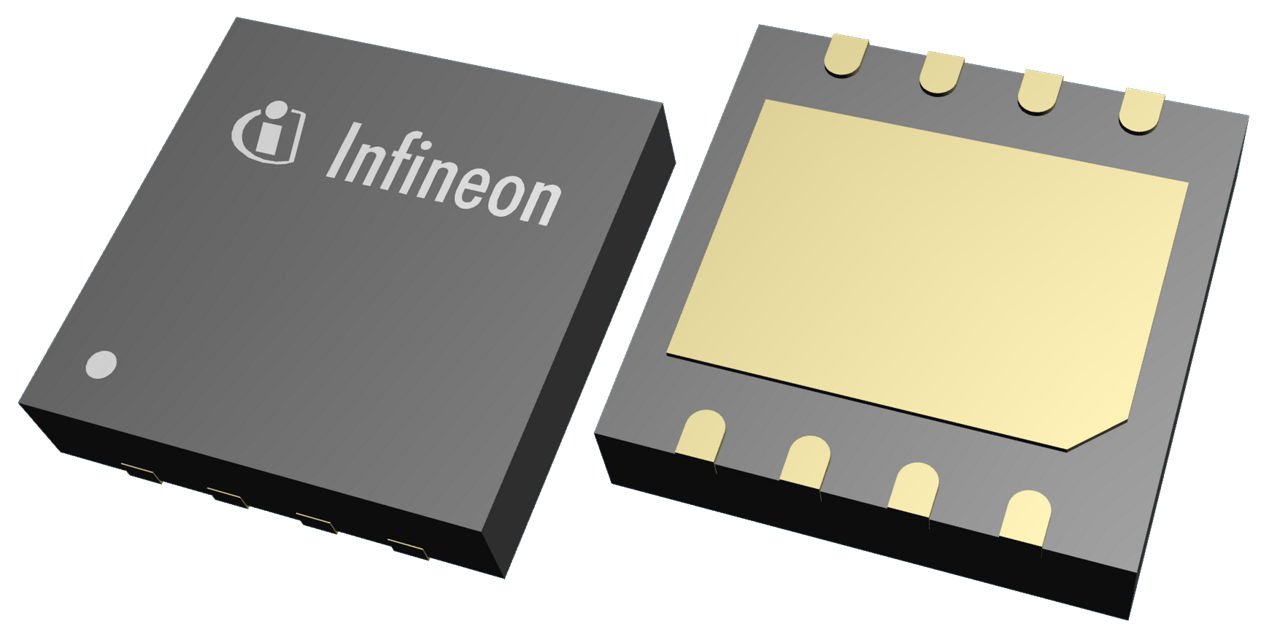

英飞凌封装名称
PG-VDSON-8
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-VDSON-8
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
2EDL8033G4B 设计用于驱动半桥配置中的高端和低端 MOSFET。浮动高端驱动器能够驱动自举电压高达 120V 的高端 MOSFET，并提供完整的 3A 电流能力。高端偏置电压是使用集成自举二极管的自举技术产生的。独立输入允许独立控制高端和低端域。

特性

  • 3 A 和 4 A 拉电流 / 6 A 灌电流输出能力
  • 120 V 绝对最大启动电压
  • 集成自举二极管
  • -10 V 至 20 V 输入引脚能力，可提高稳健性
  • -5 A 输出引脚反向电流能力
  • HS 上 -12 V 绝对最大负电压
  • 8 V 至 17 V 电源电压工作范围
  • 高端和低端驱动器均具有 UVLO
  • 快速传播延迟 (<35 ns)
  • 2 ns 典型延迟匹配
  • 采用 SON-8 (4x4) 封装。
  • 指定工作结温范围为 -40ºC 至 125ºC

产品优势

  • 具有 3 A 和 4 A 拉电流 / 6 A 灌电流输出能力，提供一流的驱动能力
  • 强大的拉电流/灌电流能力有助于实现更高的效率
  • 强大的 6 A 下拉电流，可避免感应开启
  • 紧密的传播延迟匹配可减少死区时间损失
  • 采用小型 4 x 4mm 无引线封装，具有行业标准引脚排列
  • 集成自举二极管可降低 BOM 成本并提高功率密度

应用
