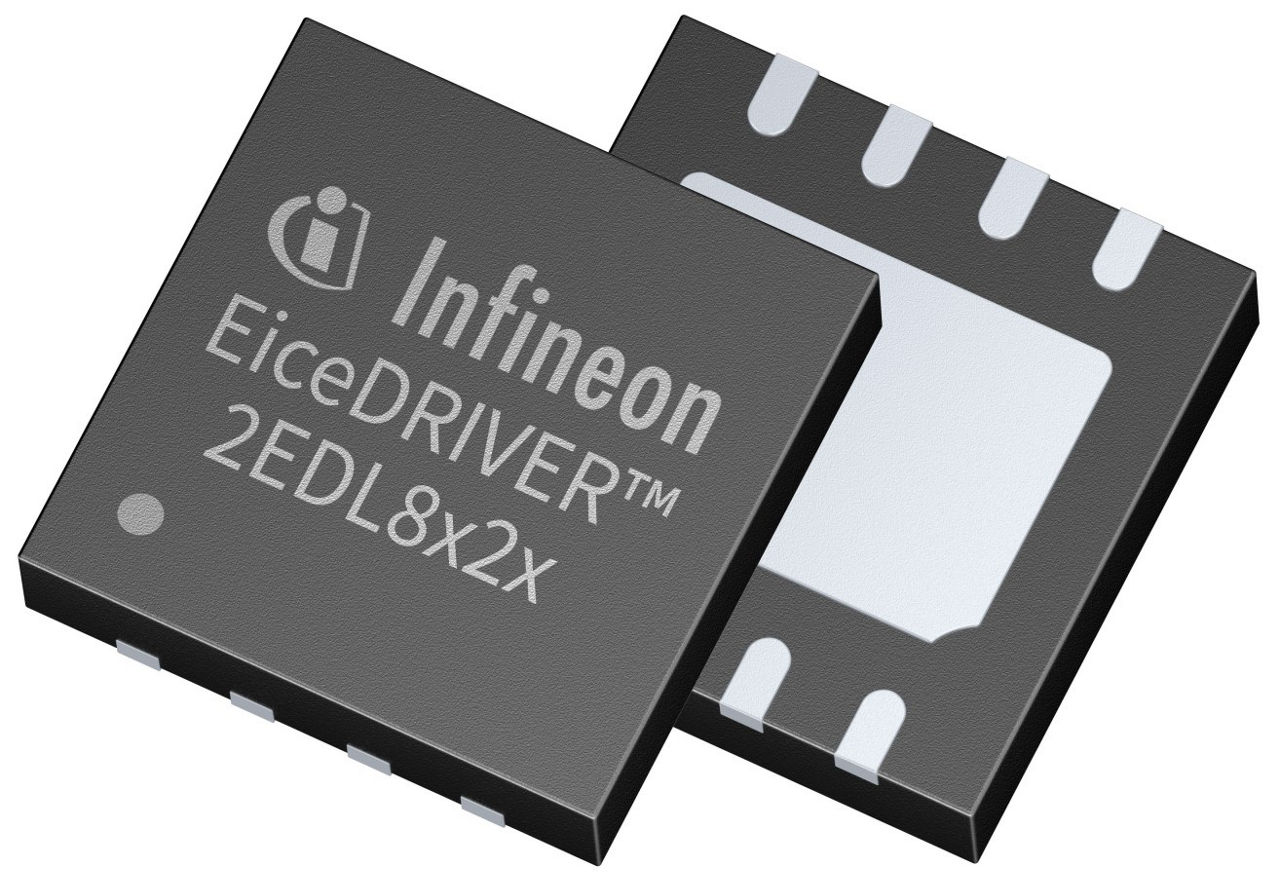

2EDL8123G

EiceDRIVER ™ - 双通道结隔离栅极驱动器 - 2EDL8123G
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDL8123G
2EDL8123G
数据手册

商品详情

  • VCC UVLO (On)
    7 V
  • 关断传播延迟
    45 ns
  • 开通传播延迟
    45 ns
  • 电压等级
    120 V
  • 认证标准
    Industrial
  • 输入Vcc
    8 V to 20 V
  • 输出电流 (Source)
    3 A
  • 输出电流 (Sink)
    6 A
  • 通道数
    2
  • 配置
    Half Bridge
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
2EDL8123GXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-VDSON-8
封装名 N/A
包装尺寸 6000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-VDSON-8
封装名 -
包装尺寸 6000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 2EDL8123G 双通道结隔离栅极驱动器 IC 专为电信和数据通信 DC-DC 转换器等半桥应用中的中压功率 MOSFET 而设计。 建议使用业界领先的 3 A 版本来减少 MOSFET 开关损耗。2EDL8123G 具有真正的差分输入结构和内置直通保护，使其成为 DC-DC 砖式转换器中非对角驱动初级侧半桥级的完美选择。 EiceDRIVER ™ 2EDL8 系列的所有栅极驱动器 IC 均采用行业标准的无引线封装和引脚排列。它们均具有集成的 120 V 自举二极管以及 +/- 2 ns 的精确通道间传播延迟匹配。

特性

  • 无需外部自举二极管
  • 快速 MOSFET 开关
  • 强大的下拉电流降低了开关噪声导致的导通风险
  • 低死区时间损耗
  • 固有直通保护
  • -8 V/+15 V 共模抑制

产品优势

  • 高功率密度
  • 高效率
  • 高 MOSFET 可靠性
  • 高效率
  • 高 MOSFET 可靠性
  • 稳定运行
