6EDL04N02PR

200 V 三相栅极驱动器 IC，带有集成自举二极管、过流保护、启用和故障报告
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6EDL04N02PR
6EDL04N02PR
每件.
数据手册

商品详情

  • VBS UVLO (On)
    9 V
  • VBS UVLO (Off)
    8.1 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8.1 V
  • Turn Off Propagation Delay
    530 ns
  • Turn On Propagation Delay
    530 ns
  • Voltage Class
    200 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 17.5 V
  • Output Current (Source)
    0.165 A
  • Output Current (Sink)
    0.375 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift SOI (Silicon On Insulator)
受到推崇的
OPN
6EDL04N02PRXUMA1
产品状态 active and preferred
英飞凌封装名称

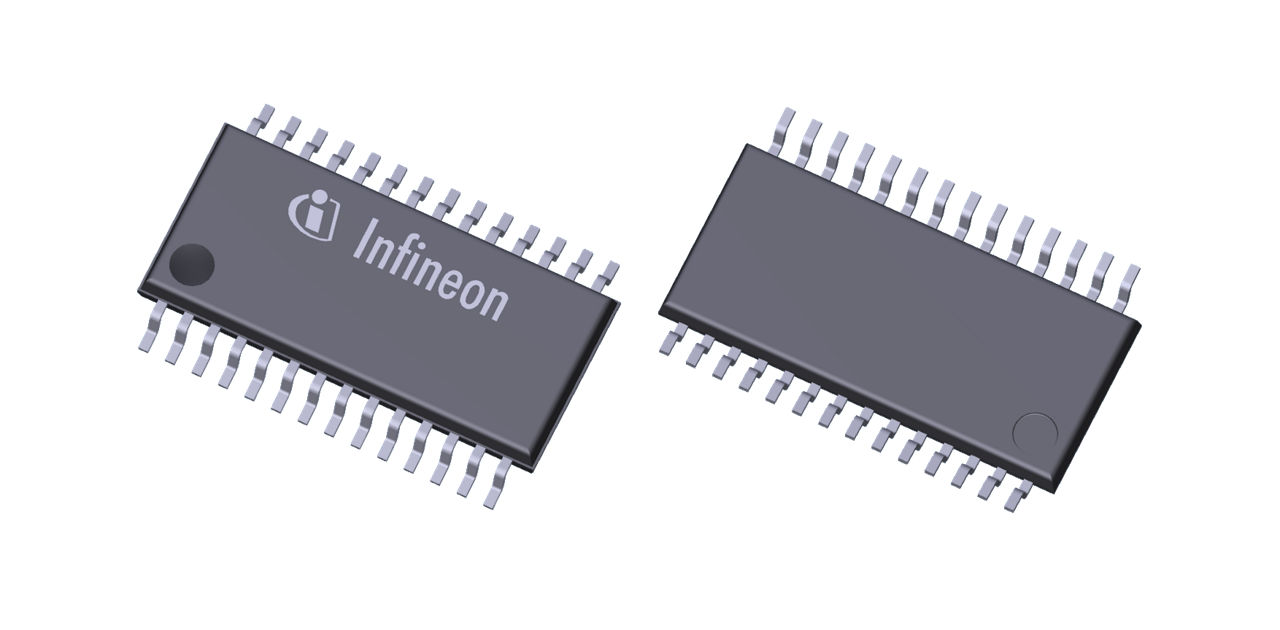

PG-TSSOP-28
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSSOP-28
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ Compact - 采用 LS-SOI 技术的全桥三相栅极驱动器 IC，用于控制 MOS 晶体管或 180 V IGBT 等功率器件

特性

  • 薄膜 SOI 技术
  • 最大阻断电压 +180 V
  • 单独控制。驱动器电路
  • CMOS 和 LSTTL 兼容输入
  • 每相信号互锁
  • 过流检测
  • 欠压电源检测
