不建议用于新设计
符合RoHS标准
无铅

6ED2742S01Q

用于电池供电 BLDC 电机控制器的 MOTIX™ 三相电机控制栅极驱动器 IC
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6ED2742S01Q
6ED2742S01Q
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    4.5 V
  • VBS UVLO (On)
    5 V
  • VCC UVLO (On)
    7.5 V
  • VCC UVLO (Off)
    6.8 V
  • Turn Off Propagation Delay
    100 ns
  • Package
    QFN32
  • Operating Voltage
    5 V to 140 V
  • Turn On Propagation Delay
    100 ns
  • Technology
    MOTIX™ Driver
  • Temperature
    - 40°C - 125°C
  • Voltage Class
    160 V
  • Qualification
    Industrial
  • Input Vcc
    9 V to 18 V
  • Output Current (Source)
    1 A
  • Output Current (Sink)
    2 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift SOI (Silicon On Insulator)
OPN
6ED2742S01QXTMA1
产品状态 not for new design

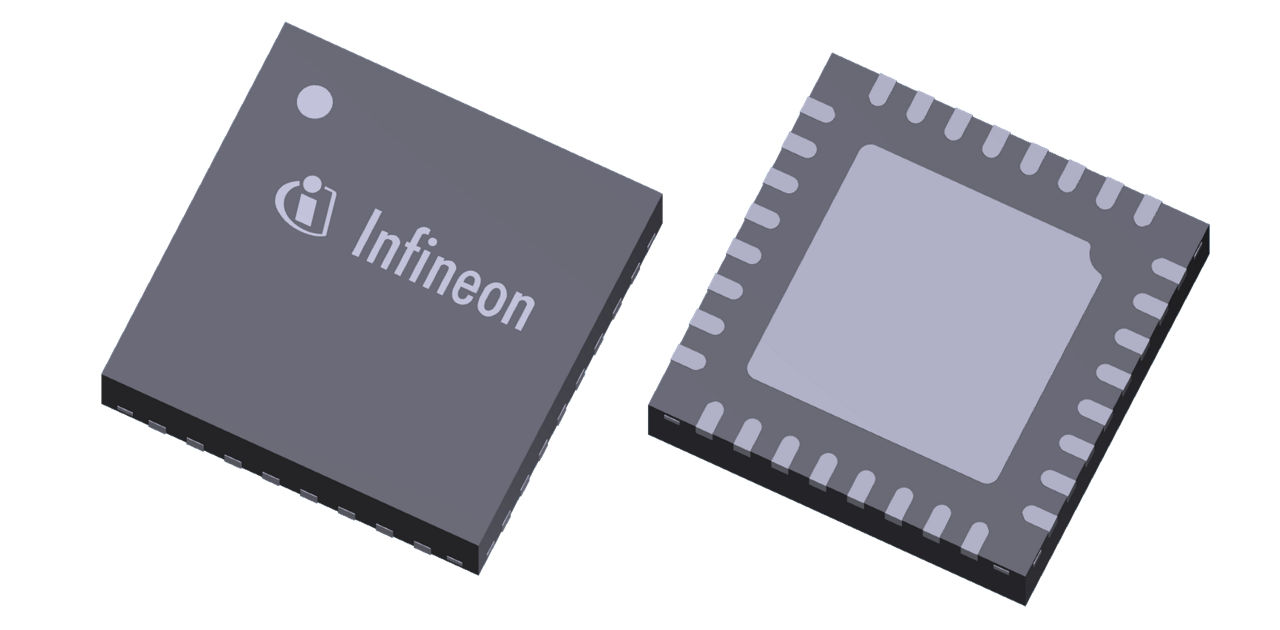

英飞凌封装名称
PG-VQFN-32
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
PG-VQFN-32
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
还有 MOTIX™ 6ED2742S01Q，一款基于 SOI 的 160 V 栅极驱动器，专为三相 BLDC 电机驱动应用而设计。集成的自举二极管适用于为三个外部高边充电自举电容器供电，并通过涓流电荷泵支持 100% 占空比运行。 保护功能包括欠压锁定、可配置阈值的过流保护、故障通信和自动故障清除。

特性

  • 自举电压。（VB 节点）为 +160 V
  • 用于引导操作的浮动通道。
  • 集成电源管理单元
  • 集成电流检测放大器
  • 集成过流保护
  • 100% 占空比操作
  • 集成超快速启动。二极管
  • 独立欠压锁定
  • 集成直通保护
  • 多功能 RFE 引脚
  • 施密特触发输入
  • 3.3V、5 V 输入逻辑兼容

图表

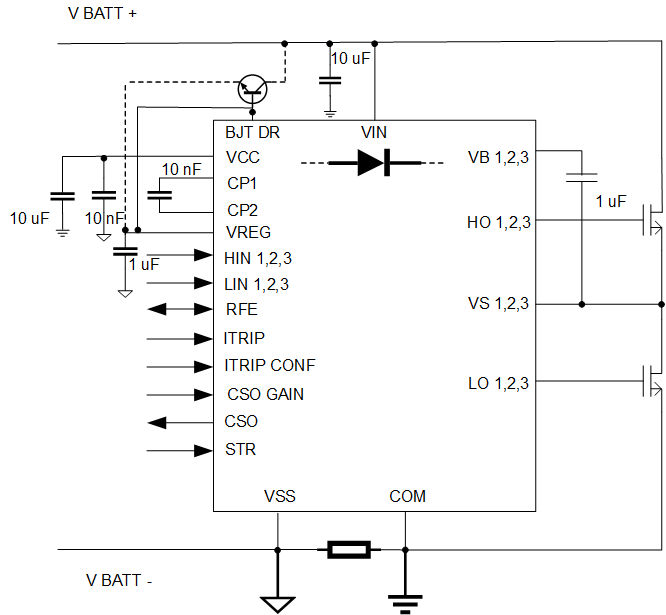

6ED2742S01Q_Block1-002
6ED2742S01Q_Block1-002
6ED2742S01Q_Block1-002 6ED2742S01Q_Block1-002 6ED2742S01Q_Block1-002

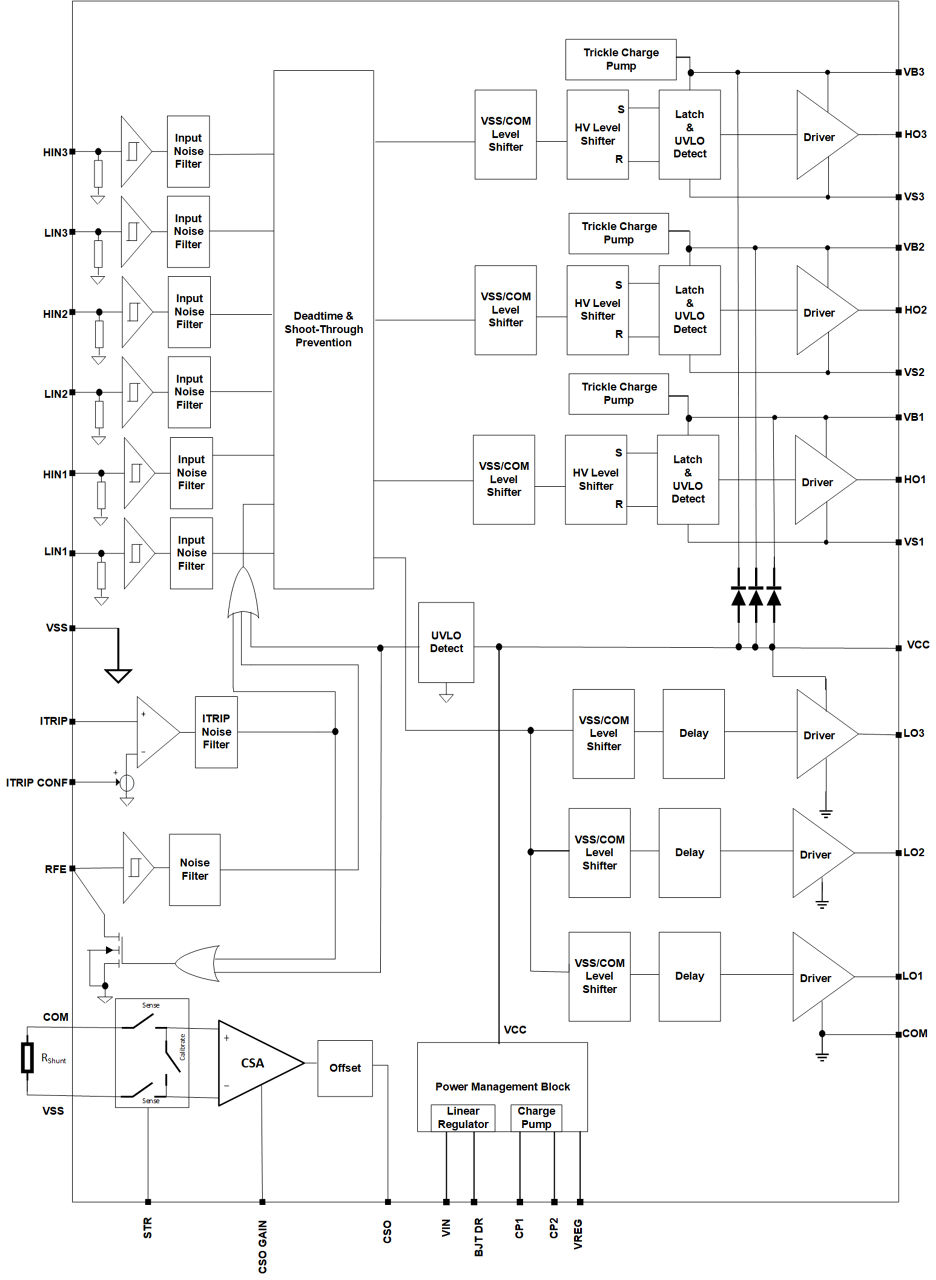

6ED2742S01Q_Block2 6ED2742S01Q_Block2 6ED2742S01Q_Block2
×
