6EDL7141

用于电池供电 BLDC 电机控制器的 MOTIX™ 三相电机控制栅极驱动器 IC
数据手册
封装
评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6EDL7141
6EDL7141
每件.
数据手册

商品详情

  • Operating Voltage
    5.5 V to 70 V
  • Switch Type
    Three phase
  • Turn On Propagation Delay
    25 ns
  • Technology
    MOTIX™ Driver
  • Temperature
    - 40°C - 125°C
  • Voltage Class
    60 V
  • Marketing Priority
    82
  • Qualification
    Industrial
  • Output Current (Sink)
    1.5 A
  • Output Current (Source)
    1.5 A
  • Channels
    6
  • Isolation Type
    Functional levelshift
受到推崇的
OPN
6EDL7141XUMA1
产品状态 active and preferred

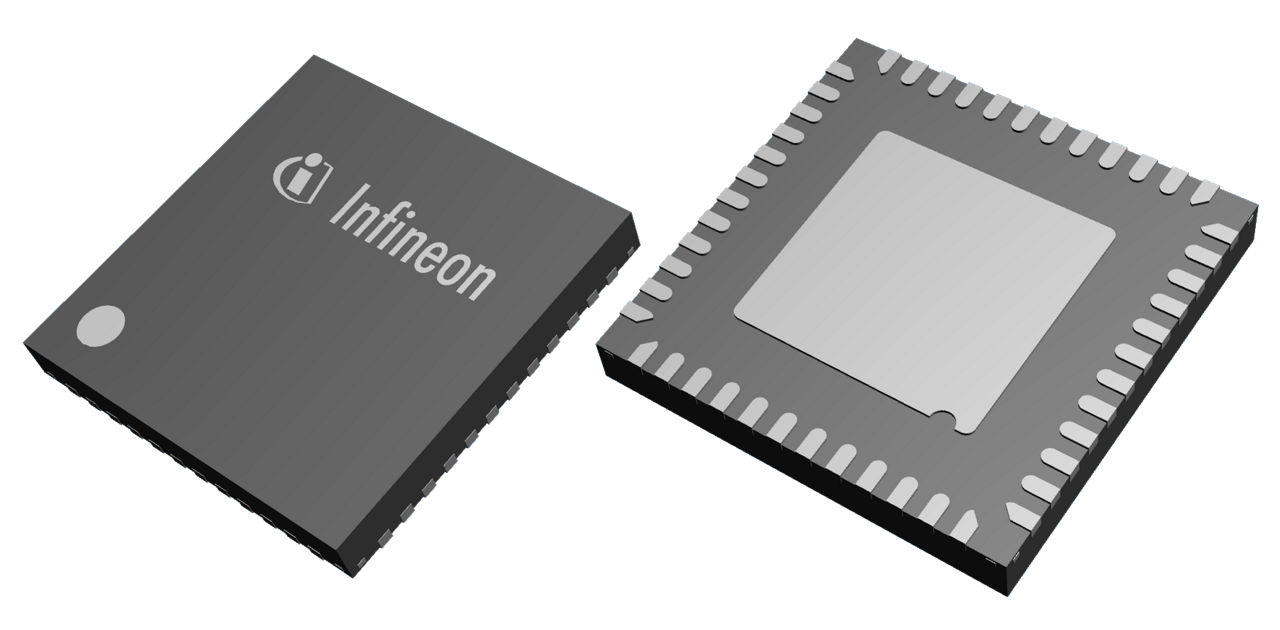

英飞凌封装名称
PG-VQFN-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-VQFN-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
MOTIX ™ 6EDL7141 是一款高性能三相栅极驱动器 IC，支持使用 BLDC 或 PMSM 电机开发未来电池供电产品。应用包括无绳电动工具、园艺产品和自动导引车。6EDL7141 使用内置数字 SPI 接口，具有超过 50 个可编程参数，可完全配置以驱动各种 MOSFET，从而实现最佳的系统效率。

特性

  • 集成电源
  • 可调节压摆率以优化 EMI
  • 3 倍电流分流放大器
  • 专用电机控制保护套件

产品优势

  • 减少外部元件和 PCB 面积
  • 优化效率和 EMI
  • 灵活使用不同的 MOSFET
  • 精确的集成电流检测放大器
  • 高动态范围以提高分辨率
  • 提高可靠性和故障检测
