不建议用于新设计
符合RoHS标准
无铅

BGSA14M2N10

超小型天线调谐 SP4T
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGSA14M2N10
BGSA14M2N10
数据手册

商品详情

  • COFF
    160 fF
  • RON
    0.85 Ω
  • VRFmax
    45 V
  • Size
    0.95 x 1.3 mm²
  • Switch Type
    SP4T
  • Control Interface
    MIPI 2.1
  • Halogen-free
    yes
  • Frequency Range
    0.4 – 7.125 GHz
OPN
BGSA14M2N10E6329XTSA1
产品状态 not for new design

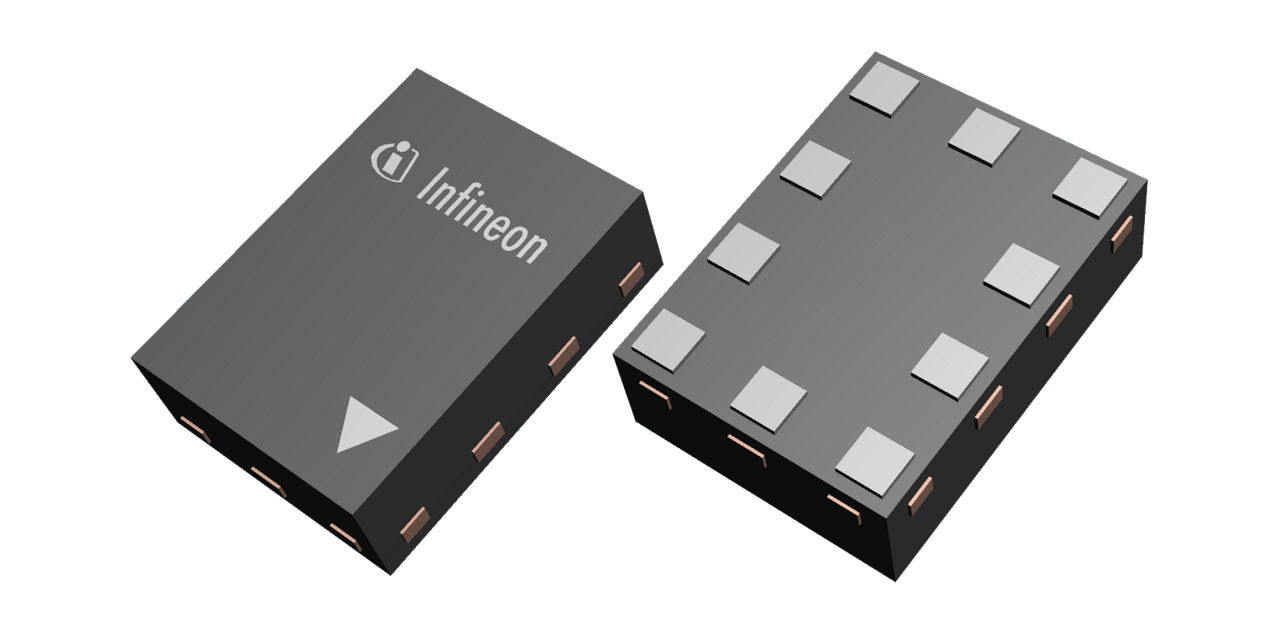

英飞凌封装名称
PG-TSNP-10
封装名 N/A
包装尺寸 12000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
PG-TSNP-10
封装名 -
包装尺寸 12000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
BGSA14M2N10 是一款非常小的单刀四掷 (SP4T) 天线调谐开关，针对高达 7.125GHz 的射频应用进行了优化。其 MIPI RFFE 数字控制接口在蜂窝移动射频前端设计中运行时可轻松实现并具有最佳灵活性。BGSA14M2N10 包含 4 个低 RON 端口，使其成为高 Q 调谐应用的理想选择。由于其高射频电压耐受性，它适合切换射频匹配电路中的任何无功设备，例如电感器和电容器，而不会产生重大损失。

特性

  • 导通状态下 RON 电阻极低，仅为 0.85 Ω
  • 关断状态下 COFF 电容极低，仅为 160 fF
  • 关断状态下 RF 工作峰值电压处理能力极高，高达 45 V
  • MIPI RFFE 2.1 控制接口
  • 极低的电流消耗，仅为 22 µA
  • 通过外部 USID_SEL 引脚提供 4 个默认 USID 地址
  • 小尺寸，仅为 0.95 mm x 1.3 mm（MSL1，260 °C，符合 JEDEC J-STD-020 标准）
