BTG7090-1EPL

12 V | 90 mΩ | 2 A | 可调电流限制高达 4.34 A | 单通道智能高侧电源开关 | 模拟电流感应，数字诊断
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTG7090-1EPL
BTG7090-1EPL
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    0.38 A to 4.34 A
  • IL标称电流 (@ TA = 85°C)
    2 A
  • RDS (on) (@ Tj = 25°C)
    90 mΩ
  • RDS (on) (@ Tj = 150°C) max
    180 mΩ
  • toff (Turn OFF time) max
    220 µs
  • ton (Turn ON time) max
    210 µs
  • 分类
    ISO 26262-ready
  • 安装
    SMT
  • 工作温度
    -40 °C to 150 °C
  • 推荐工作电压
    3 V to 28 V
  • 欠压恢复延迟
    No
  • 电流限制
    0.38 A to 4.34 A
  • 目前计划的可用性至少到
    2039
  • 系列
    PROFET™ Load Guard 12V
  • 认证标准
    Automotive
  • 认证
    ISO 26262-ready
  • 诊断
    Sense
  • 负载电流
    2 A
  • 通道数
    1
推荐的
OPN
BTG70901EPLXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-14
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-14
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
BTG7090-1EPL 是一款单通道智能高端电源开关，具有保护功能和诊断功能。它提供可调节的过流限制，以实现可靠的系统保护。它具有电容性负载切换模式，可以对大电容性负载充电并降低电容器接通时的电流峰值。该设备解决了配电的各种用例，适用于广泛的应用。

特性

  • Switch ON during inverse current
  • safe charging of big capacitive loads
  • AEC Q100 Grade1 & ISO 26262-ready
  • Diagnostics (e.g. short to ground)
  • Adjustable overcurrent limitation

产品优势

  • 负载电源保护和负载控制
  • 执行精确的模块诊断
  • 覆盖广泛的电容性负载
  • 保护 ADAS 的敏感输入滤波器
  • 由于引脚而具有负载和设计的灵活性
  • 符合 ISO26262 标准，支持集成商

图表

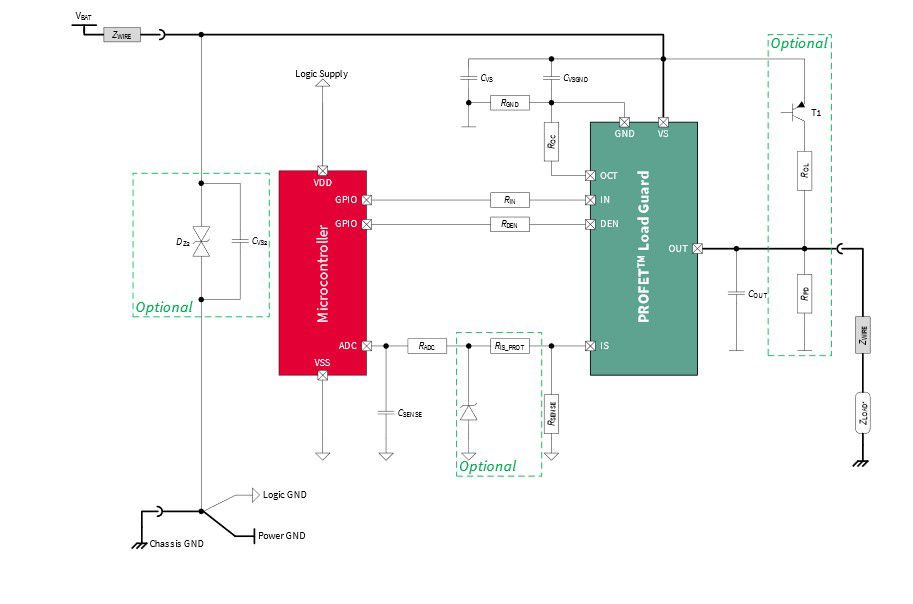

Daigram2BTG7090-1EPL
Daigram2BTG7090-1EPL
Daigram2BTG7090-1EPL Daigram2BTG7090-1EPL Daigram2BTG7090-1EPL

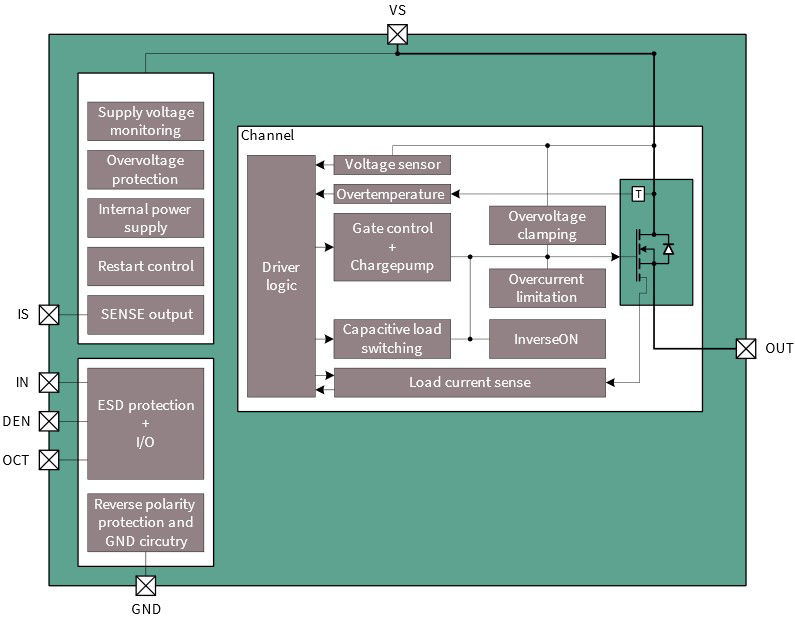

Diagram1BTG7090-1EPL Diagram1BTG7090-1EPL Diagram1BTG7090-1EPL
×
