BTS50025-1TAD

BTS50025-1TAD 是一款 2.5 mΩ 单通道智能高侧电源开关，提供保护功能和诊断
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS50025-1TAD
BTS50025-1TAD
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    70 A
  • Ptot max
    200 W
  • RDS (on) (@ Tj = 25°C)
    2.5 mΩ
  • RDS (on) (@ Tj = 150°C) max
    5 mΩ
  • toff (Turn OFF time) max
    700 µs
  • ton (Turn ON time) max
    700 µs
  • Mounting
    SMD
  • Operating Temperature
    -40 °C to 150 °C
  • Recommended Operating Voltage
    3.2 V to 28 V
  • Nominal Load Current per channel
    30 A
  • Family
    Power PROFET™ 12V
  • Currently planned availability until at least
    2033
  • Qualification
    Automotive
  • Diagnostics
    Sense
  • Load Current
    30 A
  • Channels
    1
受到推崇的
OPN
BTS500251TADATMA2
产品状态 active and preferred
英飞凌封装名称
PG-TO263-7
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TO263-7
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

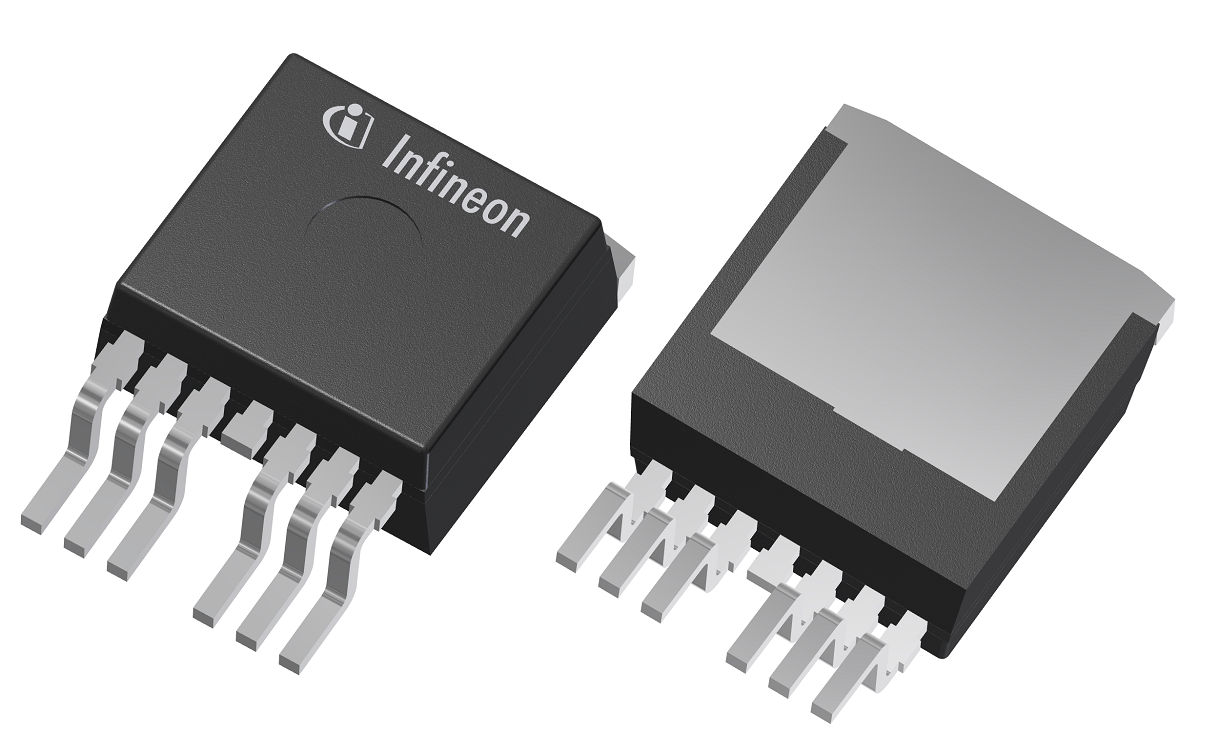

BTS50025-1TAD 是一款采用 PG-TO-263-7 封装的 2.5 mΩ 智能高侧电源开关。它提供保护功能和诊断，包括反向开启以进行反极性保护。功率晶体管采用带电荷泵的 N 沟道功率 MOSFET，使其能够驱动高达 25 A 的大电流负载。非常适合恶劣的汽车环境，例如开关电池耦合器、配电开关、加热器和电热塞。

特性

  • 单通道器件
  • 低待机电流
  • 3.3V 至 V S 电平输入引脚
  • 静电放电保护 (ESD)
  • 优化的电磁兼容性
  • 逻辑接地独立于负载接地
  • OUT 引脚漏电流极低
  • 符合启动脉冲要求
  • 嵌入式诊断功能
  • 嵌入式保护功能
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 认证
