BTS5045-1EJA

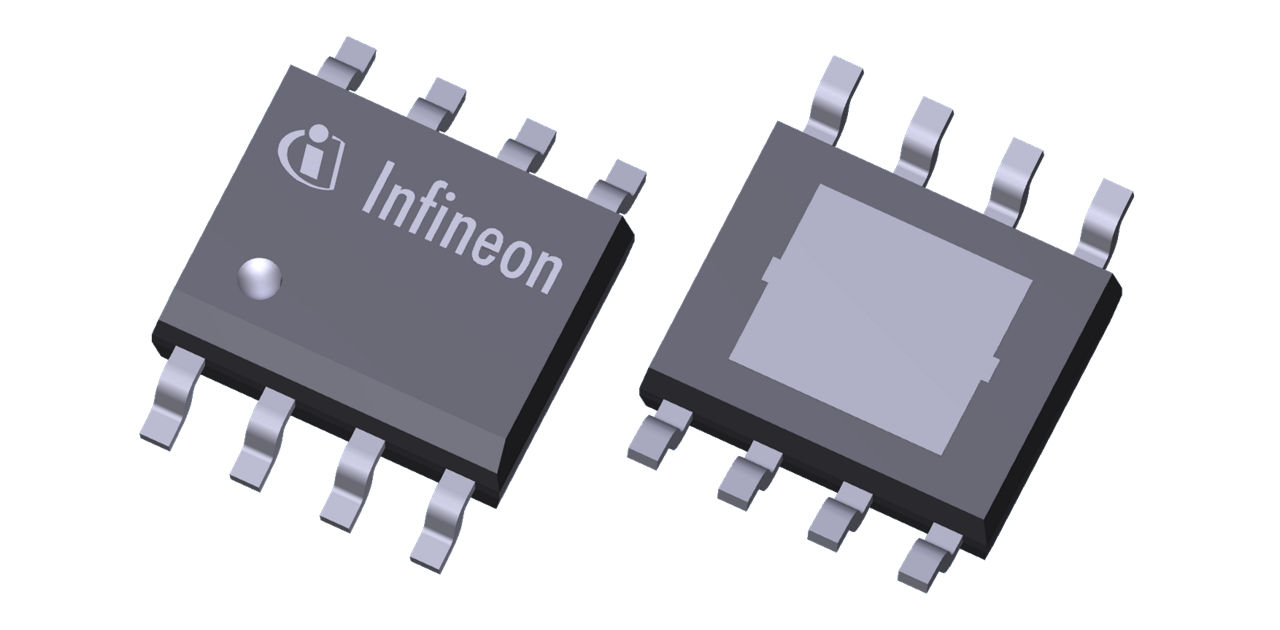

BTS5045-1EJA，45 mΩ 单通道智能高侧电源开关，嵌入 PG-DSO-8-43 EP 裸露焊盘封装，具有保护功能和诊断功能
数据手册
封装
评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS5045-1EJA
BTS5045-1EJA
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    25 A
  • Ptot max
    1.9 W
  • RDS (on) (@ Tj = 150°C) max
    90 mΩ
  • RDS (on) (@ Tj = 25°C)
    45 mΩ
  • toff (Turn OFF time) max
    230 µs
  • ton (Turn ON time) max
    230 µs
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 150 °C
  • Recommended Operating Voltage
    5 V to 28 V
  • Nominal Load Current per channel (All channels active)
    3 A
  • Current Limit min
    22 A
  • Family
    PROFET™ + 12V
  • Currently planned availability until at least
    2034
  • Qualification
    Automotive
  • Diagnostics
    Sense
  • Load Current
    4 A
  • Channels
    1
受到推崇的
OPN
BTS50451EJAXUMA1
产品状态 active
英飞凌封装名称
PG-DSO-8
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
功率晶体管由带有电荷泵的N沟道垂直功率MOSFET构成。该设备集成了Smart6技术。它专门设计用于驱动高达 1 * P27W/P21W 的灯具以及恶劣汽车环境中的 LED。

特性

  • 单通道器件
  • 极低待机电流
  • 3.3V 和 5 V 兼容逻辑输入
  • 静电放电保护 (ESD)
  • 优化的电磁兼容性
  • 逻辑接地独立于负载接地
  • 关闭状态下低功耗 DMOS 泄漏电流 I
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 标准
