BTS6110-1SJA

BTS6110-1SJA 是一款单通道 80 mΩ 智能高侧电源开关，嵌入 PG-DSO-8-49 封装，提供保护功能和诊断
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS6110-1SJA
BTS6110-1SJA
数据手册

商品详情

  • IL (Short Circuit Current)
    27 A
  • Ptot max
    2 W
  • RDS (on) (@ Tj = 150°C) max
    200 mΩ
  • RDS (on) (@ Tj = 25°C)
    80 mΩ
  • toff (Turn OFF time) max
    70 µs
  • ton (Turn ON time) max
    70 µs
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 150 °C
  • Recommended Operating Voltage
    9 V to 16 V
  • Current Limit min
    20 A
  • Family
    PROFET™ + 12V
  • Currently planned availability until at least
    2034
  • Qualification
    Automotive
  • Diagnostics
    n.a.
  • Channels
    1
受到推崇的
OPN
BTS61101SJAXUMA2
产品状态 active

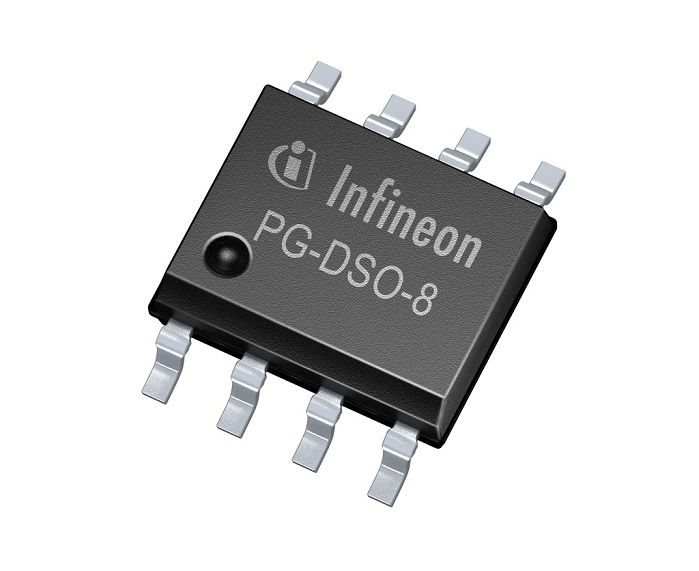

英飞凌封装名称
PG-DSO-8
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
它设计用于驱动 2 x R10W + 1 x R2W 灯，实现摩托车侧指示灯功能。

特性

  • 单通道设备
  • 小型扩展。10 μF 储能电容器
  • 静电放电保护 (ESD)
  • 优化的电磁兼容性
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 要求

产品优势

  • 自主频率生成
  • 降低电流消耗
  • 紧凑尺寸，占用更少电路板空间
  • 具有出色的短路和过热耐受能力

应用

图表

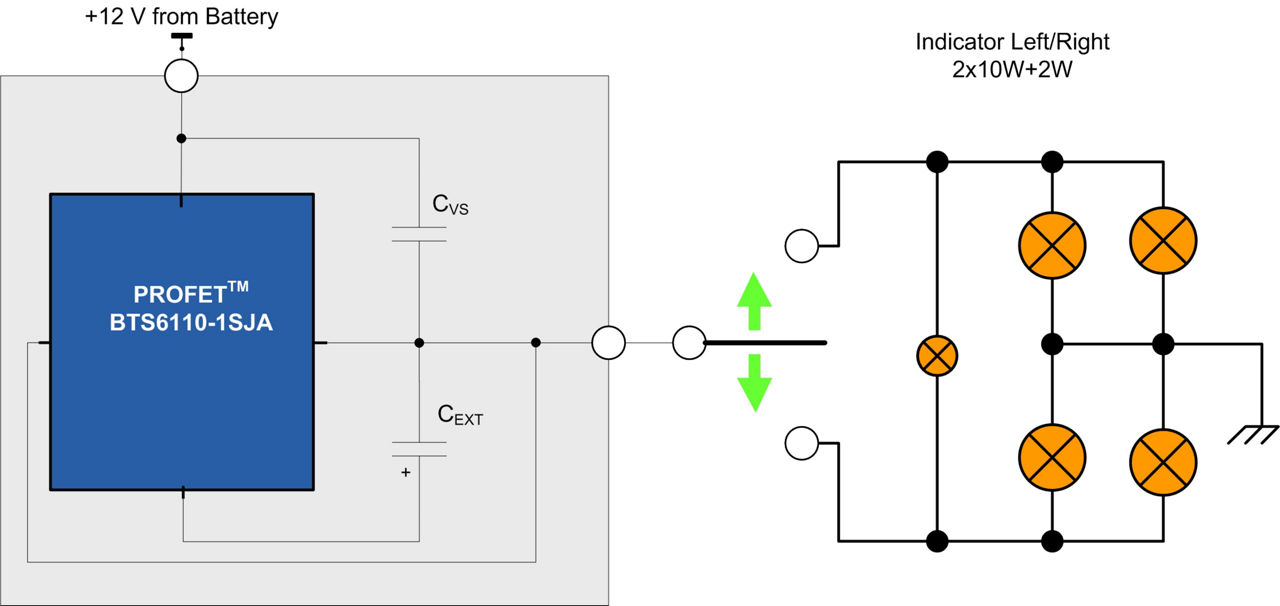

Application_example_BTS6110
Application_example_BTS6110
Application_example_BTS6110 Application_example_BTS6110 Application_example_BTS6110
×
