BTT3018EJ
现货，推荐
符合RoHS标准
无铅

BTT3018EJ

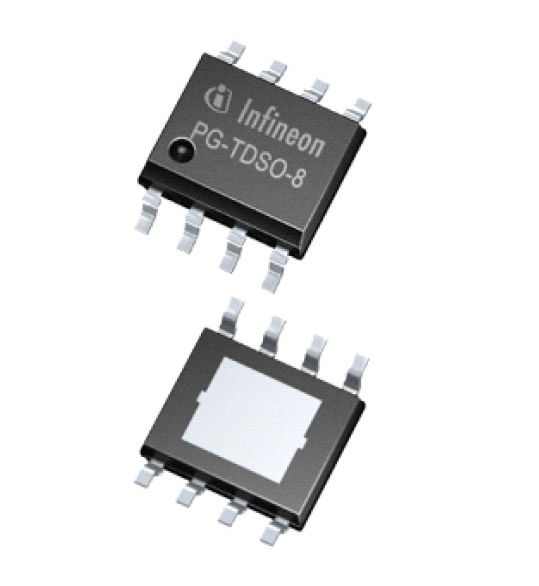

BTT3018EJ 是一款 16 mΩ 单通道智能低侧电源开关，采用 PG-TDSO-8 裸露封装，提供嵌入式保护功能。
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTT3018EJ
BTT3018EJ
数据手册

商品详情

  • EAS/雪崩能量
    150 mJ
  • EAS (Energy capability)
    150 mJ
  • 最高 ID
    7 A
  • 最低 IL(LIM)
    30 A
  • IL(nom)
    7 A
  • IL (Short Circuit Current)
    30 A
  • 最高 RDS (on) (@ Tj = 150°C)
    38 mΩ
  • RDS (on) (@ Tj = 25°C)
    16 mΩ
  • 最高 toff (Turn OFF time)
    8 µs
  • 最高 ton (Turn ON time)
    10 µs
  • 最高 VDS
    63 V
  • 保护策略
    Latch
  • 分类
    ISO 26262-ready
  • 安装
    SMT
  • 工作温度 范围
    -40 °C 至 150 °C
  • 控制接口
    Discrete
  • 最高 推荐工作电压
    63 V
  • 每个通道的额定负载电流
    7 A
  • 目前计划的可用性至少到
    2039
  • 系列
    HITFET™ + 24V
  • 认证
    ISO 26262-ready
  • 诊断功能
    Output Status
  • 诊断
    Digital
  • 负载电流
    7 A
  • 通道数
    1
推荐的
OPN
BTT3018EJXUMA1
产品状态 active and preferred
英飞凌封装名称 PG-TDSO-8
封装名 N/A
封装尺寸 3000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 PG-TDSO-8
封装名 -
封装尺寸 3000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
功率晶体管由N沟道垂直功率MOSFET构成。BTT3018EJ 是单片集成的。BTT3018EJ 符合汽车标准，并针对 24 V 汽车应用进行了优化。

特性

  • Single channel device optimized for 24 V
  • Electrostatic discharge protection (ESD)
  • Overcurrent/-temp protection, clamping
  • Over temperature latch shutdown
  • Supply pin undervoltage protection
  • Dedicated status signal
  • Slew-rate control
  • PWM: 20kHz, 10%-90% duty cycle
  • Green Product (RoHS compliant)
  • AEC Qualified
