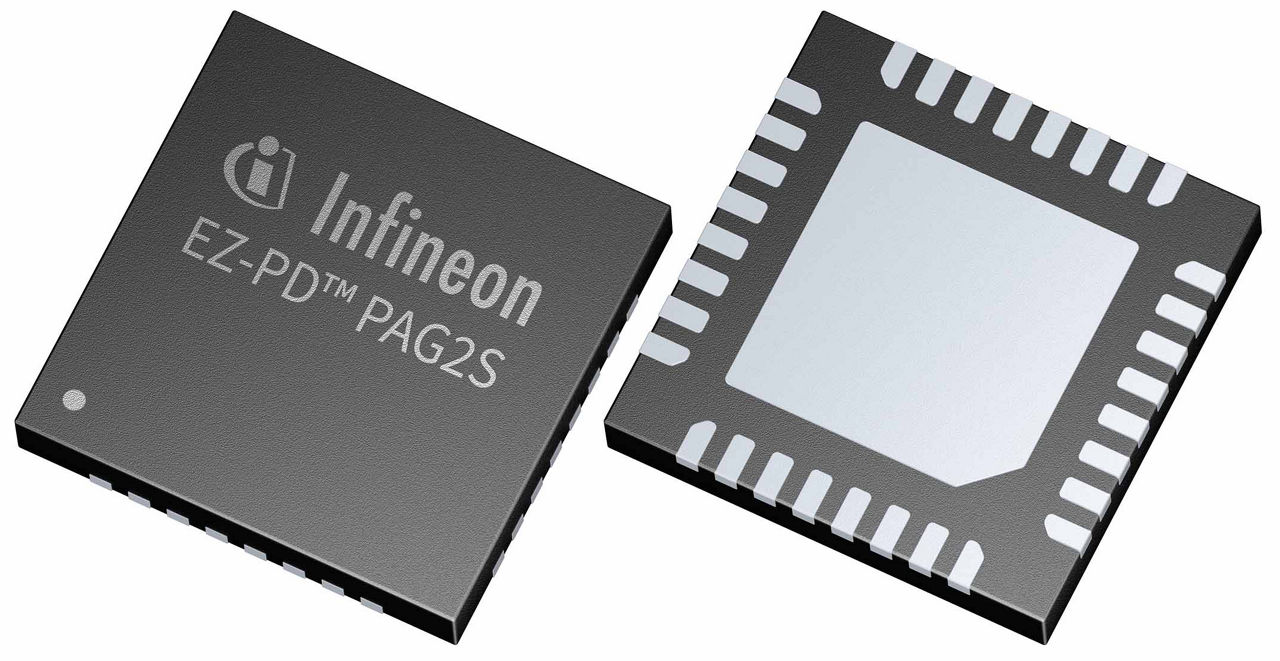

CYPAS211A1-32LQXQ

集成次级侧 QR-ZVS 控制器，带 USB PD、SR 和 PWM
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPAS211A1-32LQXQ
CYPAS211A1-32LQXQ
每件.
数据手册

商品详情

  • GPIOs
    10
  • SRAM
    8 kByte
  • USB Standard
    USB-PD 3.0
  • VBUS Short Protection
    Y
  • VCONN FET
    Y
  • Product Category
    AC-DC DC-DC PD solutions
  • Product Description
    EZ-PD™ PAG2S-QZ integrated USB PD and secondary-side QR-ZVS controller
  • Protection features (OVP, OCP, SCP and ESD)
    Y
  • Flyback converter type
    QR, DCM, CCM
  • Package Type
    32-pin QFN
  • Peak Reflow Temp
    260 °C
  • Operating Temperature
    -40 °C to 105 °C
  • Operating Voltage
    3.3 V to 30 V
  • Applications
    USB-C PD chargers and adapters
  • Temperature grade
    Extended Industrial
  • Family
    EZ-PD™ PAG2S
  • Software Tools
    EZ-PD™ Configuration, ModusToolBox™
  • Flash
    64 kByte
受到推崇的
OPN
CYPAS211A132LQXQXQLA1
产品状态 active and preferred
英飞凌封装名称
PG-VQFN-32
封装名 QFN-32 (002-15160)
包装尺寸 4900
包装类型 TRAY
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-VQFN-32
封装名 QFN-32 (002-15160)
包装尺寸 4900
包装类型 TRAY
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EZ-PD ™ PAG2S CYPAS211A1-32LQXQ 通过与 EZ-PD ™ PAG2P 配对支持 QR-ZVS 反激转换器。该器件通过次级侧 SR 控制方案支持 ZVS 操作，无需额外的辅助绕组和开关。

特性

  • USB PD、SR 和 PWM
  • QR-ZVS
  • DCM、CrCM 和 CCM
  • 20 kHz - 300 kHz 开关频率
  • 28V EPR
  • 托盘包装

产品优势

  • 高可编程性
  • 次级侧控制
  • 系统集成度高，BOM 成本低
  • 高效
  • 低待机功耗
