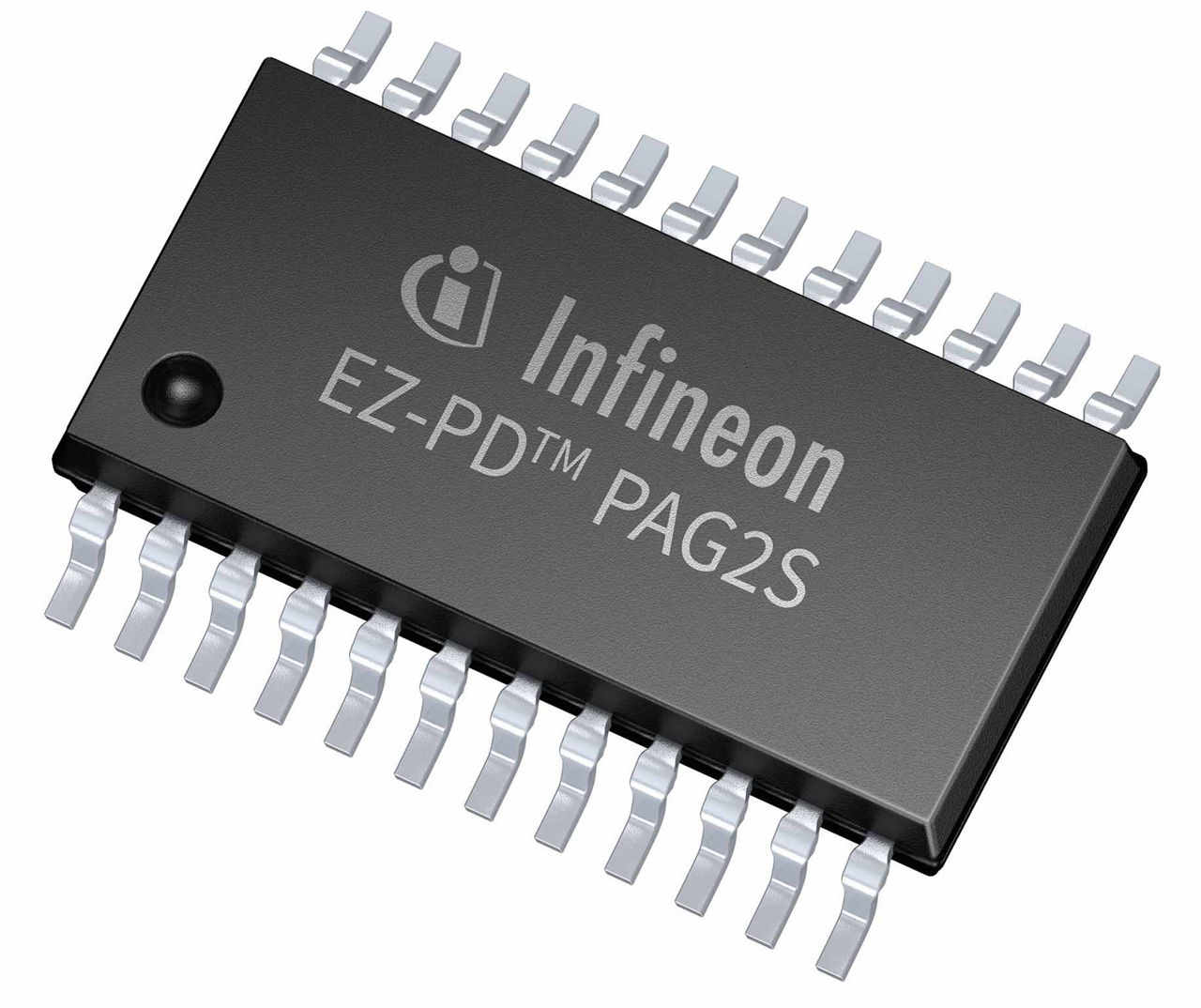

CYPAS213A1-24SXQ

集成 USB PD 和 SR 的次级侧控制器
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPAS213A1-24SXQ
CYPAS213A1-24SXQ
数据手册

商品详情

  • GPIO
    4
  • SRAM
    8 kByte
  • USB标准
    USB-PD 3.1
  • VBUS短路保护
    Y
  • VCONN FET
    Y
  • 产品类别
    AC-DC DC-DC PD solutions
  • 产品说明
    PS integrated USB PD and synchronous-rectification controller
  • 保护功能（OVP、OCP、SCP 和 ESD）
    Y
  • 反激式转换器类型
    QR, CrCM, DCM, CCM
  • 封装类型
    24-pin SOIC
  • 峰值回流温度
    260 °C
  • 工作温度
    -40 °C to 105 °C
  • 工作电压
    3.3 V to 30 V
  • 应用
    USB-C PD chargers and adapters
  • 温度等级
    Extended Industrial
  • 系列
    EZ-PD™ PAG2S
  • 软件工具
    EZ-PD™ Configuration, ModusToolBox™
  • 闪存
    64 kByte
推荐的
OPN
CYPAS213A124SXQXLXA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-24
封装名 SOIC-24 (51-85025)
包装尺寸 1550
包装类型 TUBE
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-DSO-24
封装名 SOIC-24 (51-85025)
包装尺寸 1550
包装类型 TUBE
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
EZ-PD ™ PAG2S CYPAS213A1-24SXQ 通过与任何第三方 PWM 控制器配对，可用作 PD + SR 集成控制器。该器件的同步整流器 (SR) 支持快速开启延迟和关闭延迟、DCM 和 CCM 主转换器、逻辑和非逻辑电平 MOSFET 以及伏秒积分方案，以避免错误的 SR 开启。

特性

  • USB PD 和 SR
  • 支持 DCM 和 CCM 初级转换器
  • 20 kHz - 300 kHz 开关频率
  • 伏秒集成
  • 28V EPR
  • 24-SOIC 封装
  • 托盘包装

产品优势

  • 高可编程性
  • 高系统集成度，更低的 BOM
  • 高效
  • 低待机功耗
