不建议用于新设计
符合RoHS标准
无铅

CYW4356

数据手册
封装
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYW4356
CYW4356
数据手册

商品详情

  • CPU
    N/A
  • GPIO
    11
  • ROM
    668 KB
  • SRAM
    200 kByte
  • Wi-Fi Bandwidth
    80 MHz
  • Wi-Fi接口
    SDIO/PCIe
  • Wi-Fi规格
    Wi-Fi 5 (802.11ac)
  • Wi-Fi频段
    2.4GHz, 5GHz
  • 产品说明
    Wi-Fi 5 combo
  • 内核
    Cortex M3
  • 合作伙伴模块
    Y
  • 天线配置
    2x2
  • 存储器
    N/A
  • 尺寸
    4.87 x 7.67 mm
  • 工作温度
    -30 °C to 85 °C
  • 工作电压
    3 V to 5.25 V
  • 操作系统支持
    Linux, RTOS
  • 更换
    CYW54590
  • 系列
    AIROC™ Wi-Fi + Bluetooth® Combos
  • 蓝牙接口
    UART/PCM
  • 蓝牙规格
    Bluetooth 5.3
  • 螺距
    0.4 mm
OPN
CYW4356XKUBGT CYW4356XKWBGT
产品状态 not for new design discontinued
英飞凌封装名称
SG-XFWLB-192
SG-UFWLB-395
封装名 WLCSP-192 (002-13199) WLCSP-395 (002-13206)
包装尺寸 5000 5000
包装类型 TAPE & REEL TAPE & REEL
湿度 1 1
防潮包装 NON DRY NON DRY
无铅 Yes No
无卤素 Yes No
符合RoHS标准 Yes Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
SG-XFWLB-192
封装名 WLCSP-192 (002-13199)
包装尺寸 5000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

产品状态 discontinued
英飞凌封装名称
SG-UFWLB-395
封装名 WLCSP-395 (002-13206)
包装尺寸 5000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
英飞凌的 AIROC™ CYW43022是一款超低功耗单芯片组合器件，支持1x1 双频段 2.4 GHz 和 5 GHz Wi-Fi 5 （802.11ac） 和蓝牙® 5.4标准。 在 IEEE 802.11ac 模式下，WLAN 操作支持 20 MHz、40 MHz 和 80 MHz 信道中的 MCS0-MCS9（高达 256 QAM）速率，数据速率高达 867 Mbps。

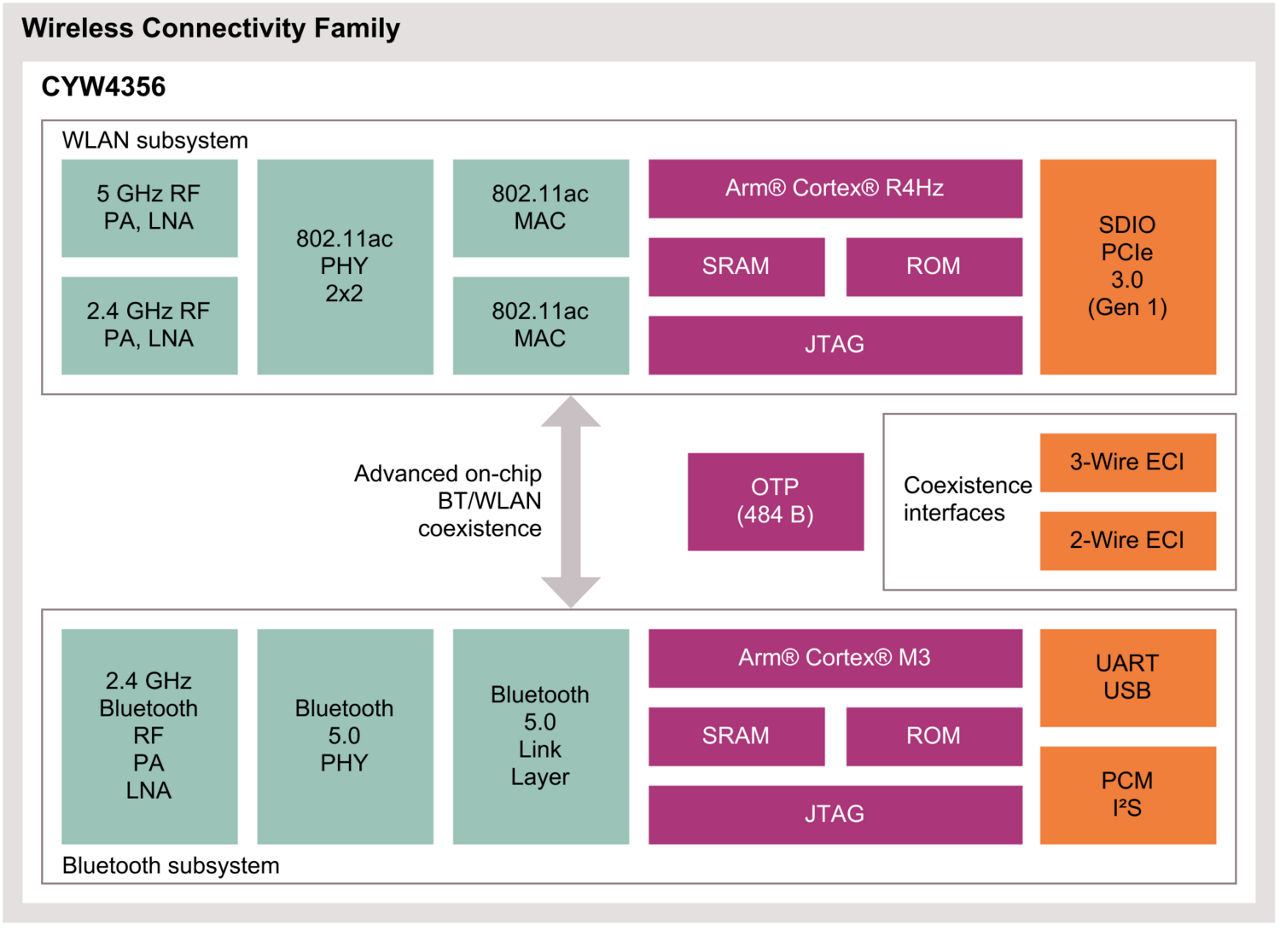

特性

  • Wi-Fi 5（802.11ac）双频 (2.4/5 GHz)
  • 2x2 MIMO
  • 20/40/80 MHz，高达 867Mbps PHY 速率
  • 内部 PA+LNA，支持外部 LNA
  • PCIe Gen1 3.0、SDIO v3.0 主机接口
  • Class 1 (100m) 和 Class 2 (10m)操作
  • 蓝牙® 5.3（BR+EDR+蓝牙® LE）
  • UART、USB2.0主机接口
  • WPA2
