DD540N22K

60 毫米整流二极管，采用 2200 V 压接技术
数据手册
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DD540N22K
DD540N22K
每件.
数据手册

商品详情

  • IFAVM/TC / ITAVM/TC [A/°C] (@180° el sin)
    540/100
  • IFSM / ITSM [A] (@10ms, Tvj max)
    14000
  • rT [mΩ] (@Tvj max)
    0.31
  • RthJC [K/W] (@180° el sin)
    0.078
  • Tvj [°C]
    150
  • VDRM / VRRM [V]
    2200
  • VT0 [V] (@Tvj max)
    0.78
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    980
  • Product Line
    Power Block
  • Housing
    60 mm
  • Configuration
    Rectifier Diode
受到推崇的
OPN
DD540N22KXPSA1 DD540N22KHPSA2
产品状态 active and preferred not for new design
英飞凌封装名称 BG-PB60E2C-1 BG-PB60AT-1
封装名 N/A N/A
包装尺寸 2 2
包装类型 TRAY TRAY
湿度 NA NA
防潮包装 NON DRY NON DRY
无铅 Yes Yes
无卤素 Yes No
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 BG-PB60E2C-1
封装名 -
包装尺寸 2
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

产品状态 not for new design
英飞凌封装名称 BG-PB60AT-1
封装名 -
包装尺寸 2
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
整流二极管 60 毫米电源块 2200 V、540 A 模块采用高可靠压力接触技术。

特性

  • 压接技术
  • 工业标准封装
  • 电绝缘底板
  • 故障时短路
  • 最高稳健性
  • 高可靠性

图表

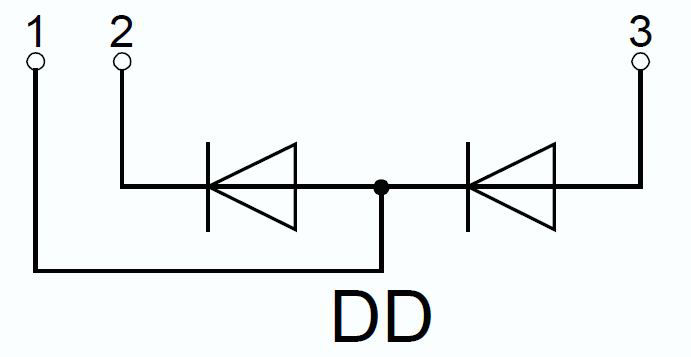

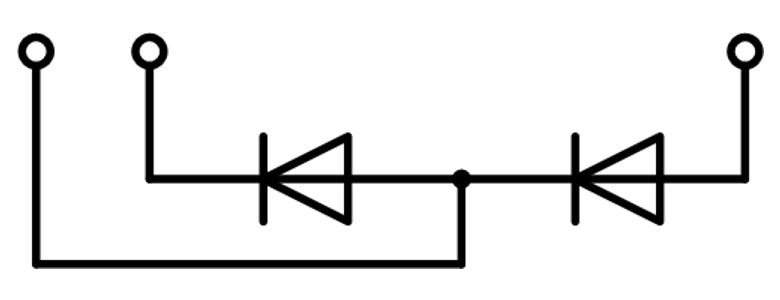

Circuit_diagram_PowerBLOCK_DD
Circuit_diagram_PowerBLOCK_DD
Circuit_diagram_PowerBLOCK_DD Circuit_diagram_PowerBLOCK_DD Circuit_diagram_PowerBLOCK_DD
DD_resolution DD_resolution DD_resolution
×
