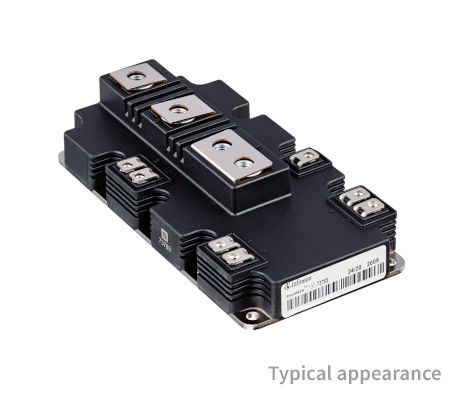

DF600R12IP4D

1200 V、600 A斩波IGBT模块
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DF600R12IP4D
DF600R12IP4D
数据手册

商品详情

  • IC(nom) / IF(nom)
    600 A
  • IC max
    600 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VF (Tvj=25°C typ)
    1.65 V
  • Housing
    PrimePACK™ 2
  • Dimensions (length)
    172 mm
  • Dimensions (width)
    89 mm
  • Technology
    IGBT4 - P4
  • Features
    Enlarged Diode
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    Chopper
受到推崇的
OPN
DF600R12IP4DBOSA1
产品状态 active and preferred
英飞凌封装名称 AG-PRIME2
封装名 N/A
包装尺寸 3
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-PRIME2
封装名 -
包装尺寸 3
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
PrimePACK ™ 2 1200 V、600 A 斩波 IGBT 模块，带有 Trench/Fieldstop IGBT4、增强型发射极控制 4 二极管和 NTC。

特性

  • 延长操作温度。Tvj op
  • 高直流稳定性
  • 高电流密度
  • VCEsat具有正温度。系数。
  • 低 VCEsat
  • 4 kV AC 1 分钟绝缘
  • 带有 CTI 的封装 > 400
  • 高爬电距离和间隙距离
  • 高功率和热循环能力。
  • 低温基材。阻力
  • UL 认证
