请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
停产
已停产
符合RoHS标准

F4-75R06W1E3

停产
600 V、75 A 四组 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F4-75R06W1E3
F4-75R06W1E3
数据手册

商品详情

  • IC(nom) / IF(nom)
    75 A
  • IC max
    75 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES / VRRM
    600 V
  • VF (Tvj=25°C typ)
    1.55 V
  • 封装
    EasyPACK™ 1B
  • 尺寸 (length)
    48 mm
  • 尺寸 (width)
    33.8 mm
  • 技术
    IGBT3 - E3
  • 电压等级 max
    600 V
  • 认证标准
    Industrial
  • 配置
    Fourpack
OPN
F475R06W1E3BOMA1
产品状态 discontinued
英飞凌封装名称 AG-EASY1B
封装名 N/A
包装尺寸 24
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称 AG-EASY1B
封装名 -
包装尺寸 24
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

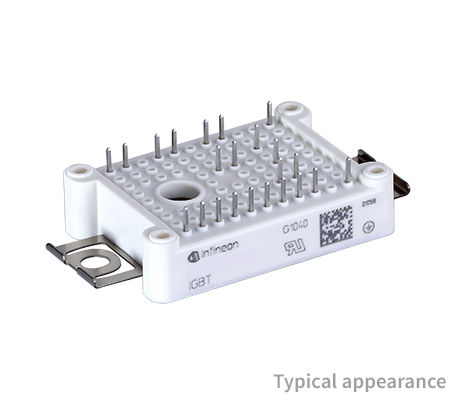

EasyPACK ™ 1B 600 V、75 A 四组 IGBT 模块，带有 TRENCHSTOP ™ IGBT3、发射极控制 3 二极管和 NTC。

特性

  • 低电感设计
  • 低开关损耗
  • 沟槽IGBT3
  • 低VCEsat
  • Al2O3基板
  • 紧凑设计
  • 焊接接触技术
  • 坚固的安装
  • 集成安装夹具

图表

Circuit_diagram_EasyFourPACK_1B
Circuit_diagram_EasyFourPACK_1B
Circuit_diagram_EasyFourPACK_1B Circuit_diagram_EasyFourPACK_1B Circuit_diagram_EasyFourPACK_1B
×
