现货，推荐
符合RoHS标准
无铅

FF300R12KE4_E

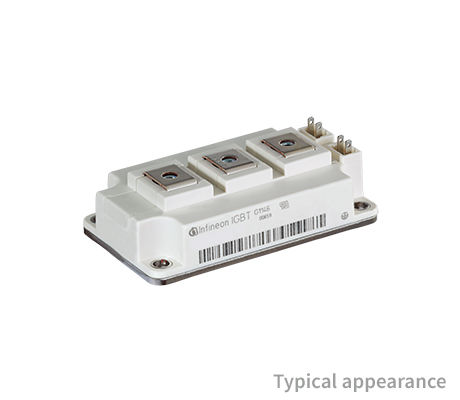

1200 V、300 A 共发射极 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF300R12KE4_E
FF300R12KE4_E
数据手册

商品详情

  • IC(nom) / IF(nom)
    300 A
  • IC max
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.65 V
  • Housing
    62 mm
  • Dimensions (width)
    61.4 mm
  • Dimensions (length)
    106.4 mm
  • Technology
    IGBT4 - E4
  • Features
    Phase leg
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    Common Emitter
受到推崇的
OPN
FF300R12KE4EHOSA1
产品状态 active and preferred
英飞凌封装名称 AG-62MMHB
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-62MMHB
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
62 毫米 C 系列 1200 V、300 A 3 级 IGBT 模块，带有发射极控制 HE 二极管和快速沟槽/场截止 IGBT4。结合我们的 1200 V 62 毫米双模块，可以实现 3 级相臂配置（例如FF300R12KE4）。

特性

  • Tvj op = 150°C
  • 4 kV AC 1分钟绝缘
  • CTI > 400的封装
  • 高爬电距离和电气间隙
  • 符合RoHS标准
