FP100R12N3T7_B11

1200 V、100 A PIM IGBT 模块
数据手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP100R12N3T7_B11
FP100R12N3T7_B11
每件.
数据手册

商品详情

  • IC(nom) / IF(nom)
    100 A
  • IC max
    100 A
  • VCE(sat) (Tvj=25°C typ)
    1.5 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • Housing
    EconoPIM™ 3
  • Dimensions (width)
    62 mm
  • Dimensions (length)
    122 mm
  • Technology
    IGBT7 - T7
  • Features
    PressFIT
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    PIM
受到推崇的
OPN
FP100R12N3T7B11BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO3B
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 AG-ECONO3B
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

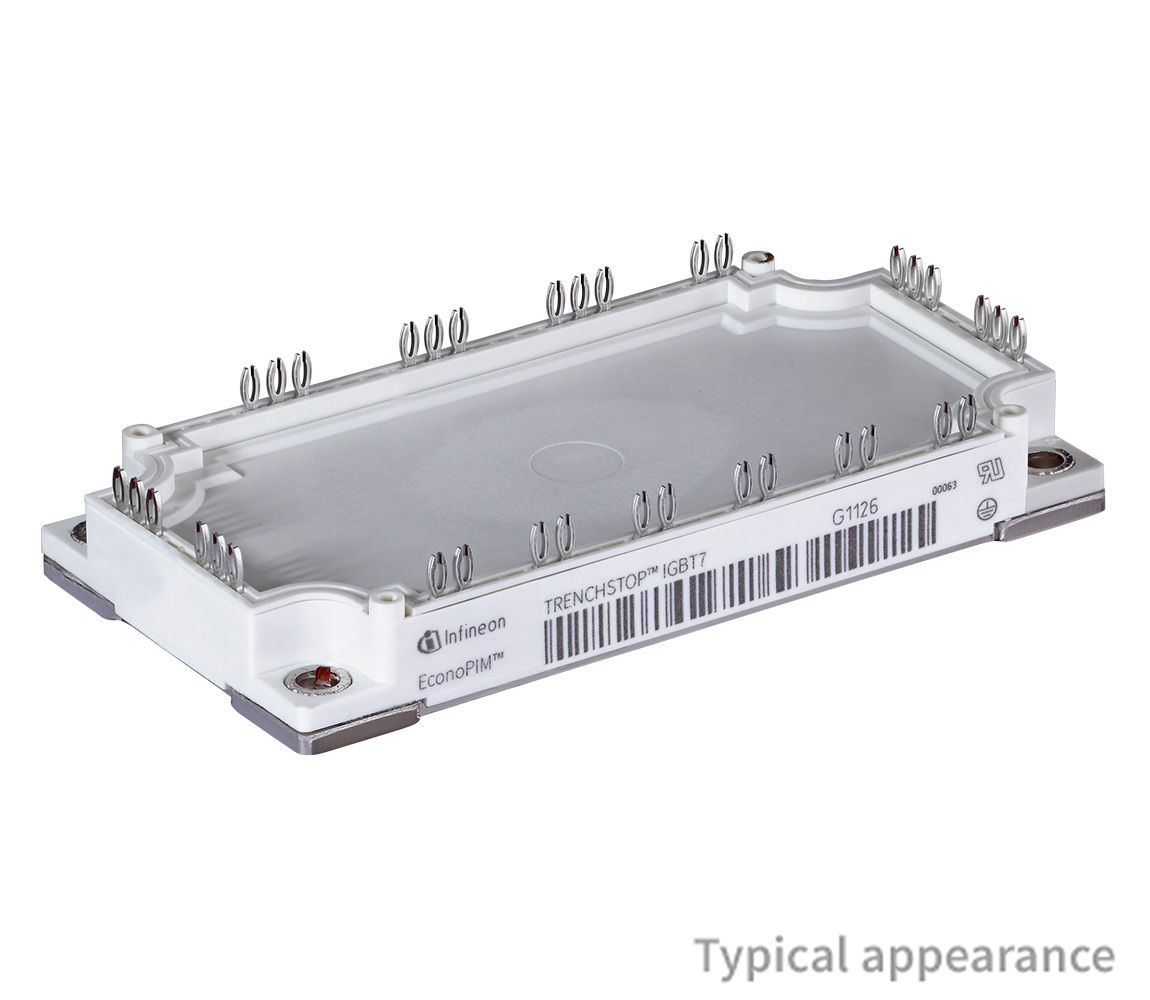

EconoPIM ™ 3 1200 V、100 A 三相 PIM IGBT 模块，采用 TRENCHSTOP ™ IGBT7、发射极控制 7 二极管、NTC 和 PressFIT 接触技术。集成整流器和制动斩波器的 PIM（功率集成模块）可节省系统成本。也可提供采用焊接接触安装技术和 EconoPIM ™ 2 封装的变体

特性

  • TRENCHSTOP ™ IGBT7
  • 低VCEsat和低开关损耗
  • 过载运行可达175°C
  • 2.5 kV AC 1分钟绝缘
  • 高可靠性和功率密度
  • 铜基板
  • 优化的散热
  • 高功率密度
  • PressFIT接触技术
  • 符合RoHS标准
