现货，推荐
符合RoHS标准

FP35R12W2T4P

1200 V、35 A PIM IGBT模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

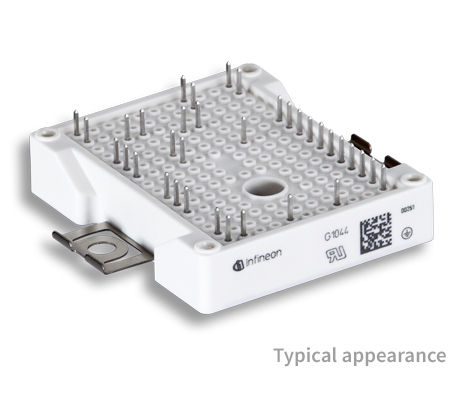

FP35R12W2T4P
FP35R12W2T4P
数据手册

商品详情

  • IC(nom) / IF(nom)
    35 A
  • IC max
    35 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.65 V
  • 封装
    EasyPIM™ 2B
  • 尺寸 (width)
    48 mm
  • 尺寸 (length)
    56.7 mm
  • 技术
    IGBT4 - T4
  • 特性
    TIM
  • 电压等级 max
    1200 V
  • 认证标准
    Industrial
  • 配置
    PIM
推荐的
OPN
FP35R12W2T4PBPSA1
产品状态 active and preferred
英飞凌封装名称 AG-EASY2B
封装名 N/A
包装尺寸 18
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-EASY2B
封装名 -
包装尺寸 18
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EasyPIM ™ 2B 1200 V、35 A IGBT 模块，带有快速 TRENCHSTOP ™ IGBT4、发射极控制 4 二极管、NTC 和预涂热界面材料。也可提供采用 PressFIT 安装技术的变体：FP35R12W2T4P_B11

特性

  • 低开关损耗
  • 沟槽 IGBT3
  • VCEsat具有正温度。系数。
  • 低 VCEsat
  • Al 2O 3 基板
  • 紧凑设计
  • 焊接接触技术
  • 集成安装夹具
