FS100R12KT4G
不建议用于新设计
符合RoHS标准

FS100R12KT4G

1200 V、100 A 六组 IGBT 模块

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS100R12KT4G
FS100R12KT4G


商品详情

  • IC(nom) / IF(nom)
    100 A
  • 最高 IC
    100 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.7 V
  • 封装
    EconoPACK™ 3
  • 尺寸 (length)
    122 mm
  • 尺寸 (width)
    62 mm
  • 技术
    IGBT4 - T4
  • 拓扑结构
    Sixpack
  • 最高 电压等级
    1200 V
  • 质量等级
    Industrial

OPN
FS100R12KT4GBOSA1
产品状态 not for new design
英飞凌封装名称 AG-ECONO3B
封装名 N/A
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
HU
晶圆产地
DE,MY

产品状态 not for new design
英飞凌封装名称 AG-ECONO3B
封装名 -
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
HU
晶圆产地
DE,MY

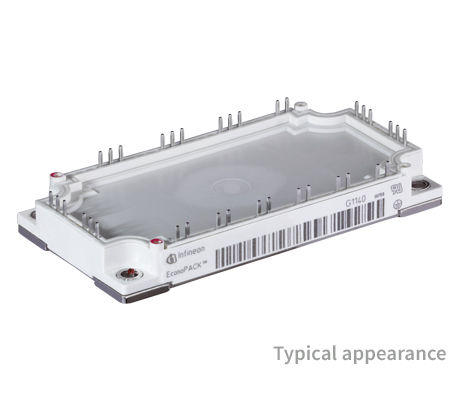

EconoPACK ™ 3 1200 V、100 A 六组 IGBT 模块，带有快速 TRENCHSTOP ™ IGBT4、发射极控制 4 二极管和 NTC。也可提供采用 PressFIT 安装技术的变体：FS100R12KT4G_B11。

特性

  • 高功率密度
  • 成熟的经济模块概念
  • Integ.温度传感器可用
  • 低杂散电感模块设计
  • 符合RoHS标准
