现货，推荐
符合RoHS标准

FS200R07A02E3_S6

700 V、200 A 六片式汽车级 IGBT 模块
数据手册

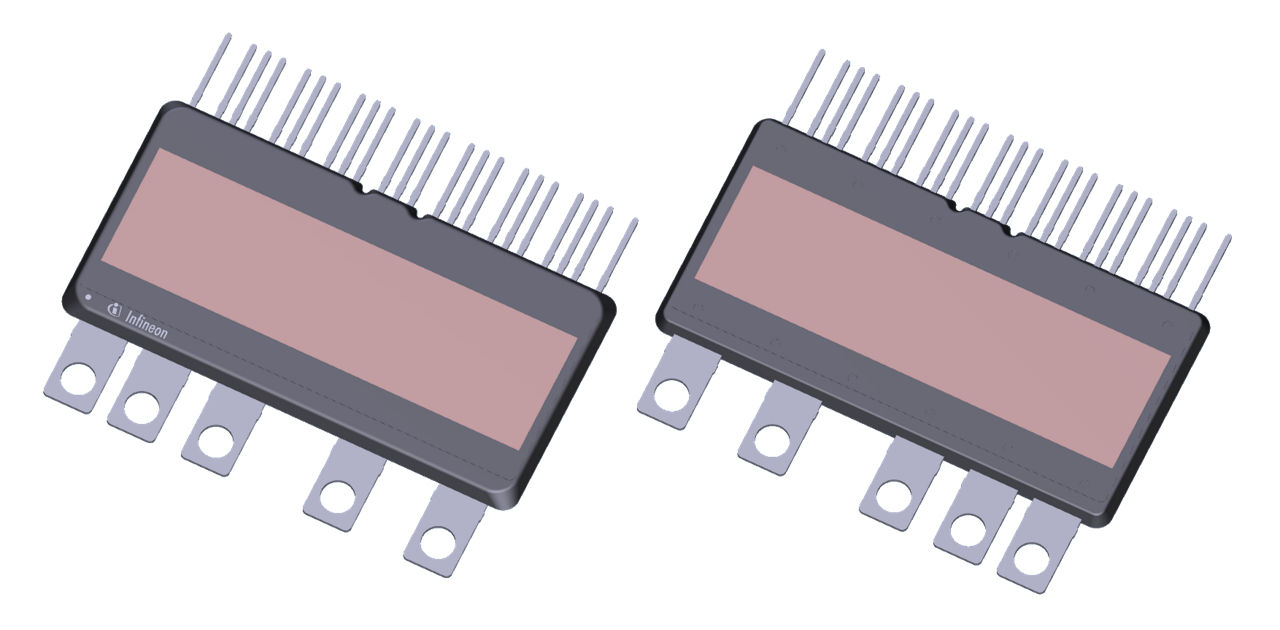

封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS200R07A02E3_S6
FS200R07A02E3_S6
数据手册

商品详情

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.45 V
  • VCES (Tvj=25°C typ)
    700 V
  • VF (Tvj=25°C typ)
    1.6 V
  • Cooling Concept
    Double-sided cooling
  • Housing
    HybridPACK™ DSC
  • Applications
    eMobility, Hybrid Electric Vehicles, Drives, CAV, Aircon
  • Technology
    IGBT EDT3
  • Launch year
    2016
  • Features
    Double Side Cooled
  • Voltage Class max
    705 V
  • Currently planned availability until at least
    2031
  • Qualification
    Automotive
  • Configuration
    Sixpack
受到推崇的
OPN
FS200R07A02E3S6BKSA3 FS200R07A02E3S6BKSA2
产品状态 active and preferred not for new design
英飞凌封装名称
PG-MDIP-28
PG-MDIP-28
封装名 N/A N/A
包装尺寸 60 60
包装类型 TUBE TUBE
湿度 NA N/A
防潮包装 NON DRY NON DRY
无铅 No No
无卤素 No No
符合RoHS标准 Yes Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-MDIP-28
封装名 -
包装尺寸 60
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

产品状态 not for new design
英飞凌封装名称
PG-MDIP-28
封装名 -
包装尺寸 60
包装类型 TUBE
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
HybridPACK ™ DSC L 700 V、200 A 六件套 TRENCHSTOP ™ IGBT3 包括增强柔软度的匹配二极管，是一款非常紧凑的 IGBT 模制模块，适用于混合动力和电动汽车。

特性

  • 阻断电压 (V) 能力提升至 700 V
  • 集成电流传感器
  • 低电感设计
  • Tvj op = 150°C
  • 2.5kV交流 1 分钟绝缘
  • 双面冷却
  • 符合 RoHS 规范
  • 集成 NTC 温度传感器
