不建议用于新设计
符合RoHS标准

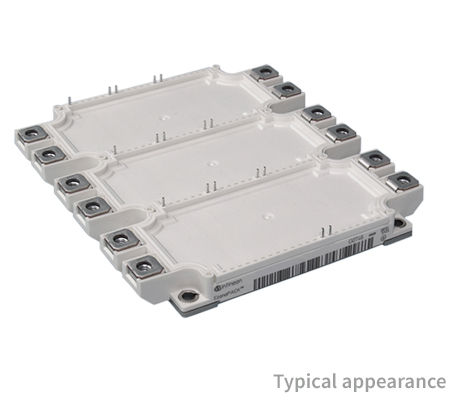

FS225R12KE4

1200 V、225 A 六组 IGBT 模块
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS225R12KE4
FS225R12KE4
数据手册

商品详情

  • IC(nom) / IF(nom)
    225 A
  • IC max
    225 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.65 V
  • 封装
    EconoPACK™ + B
  • 尺寸 (length)
    162 mm
  • 尺寸 (width)
    150 mm
  • 技术
    IGBT4 - E4
  • 特性
    Solder Pin
  • 电压等级 max
    1200 V
  • 认证标准
    Industrial
  • 配置
    Sixpack
OPN
FS225R12KE4BOSA1
产品状态 not for new design
英飞凌封装名称 AG-ECONOPP
封装名 N/A
包装尺寸 4
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称 AG-ECONOPP
封装名 -
包装尺寸 4
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EconoPACK ™ + B 系列 1200V 六片式 IGBT 模块，配备 Trench/Fieldstop IGBT4 和优化的发射极控制二极管

特性

  • 轻松分离直流电和交流电
  • 优化的热阻
  • 紧凑型逆变器设计的最高功率密度

应用
