FS300R12N3E7
现货，推荐
符合RoHS标准

FS300R12N3E7

1200 V、300 A 六组 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS300R12N3E7
FS300R12N3E7
数据手册


商品详情

  • IC(nom) / IF(nom)
    300 A
  • 最高 IC
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.5 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • 封装
    EconoPACK™ 3
  • 尺寸 (width)
    62 mm
  • 尺寸 (length)
    122 mm
  • 技术
    IGBT7 - E7
  • 拓扑结构
    Sixpack
  • 最高 电压等级
    1200 V
  • 质量等级
    Industrial

推荐的
OPN
FS300R12N3E7BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-ECONO3B
封装名 N/A
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
HU
晶圆产地
DE,MY

产品状态
Active
英飞凌封装名称 AG-ECONO3B
封装名 -
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
HU
晶圆产地
DE,MY

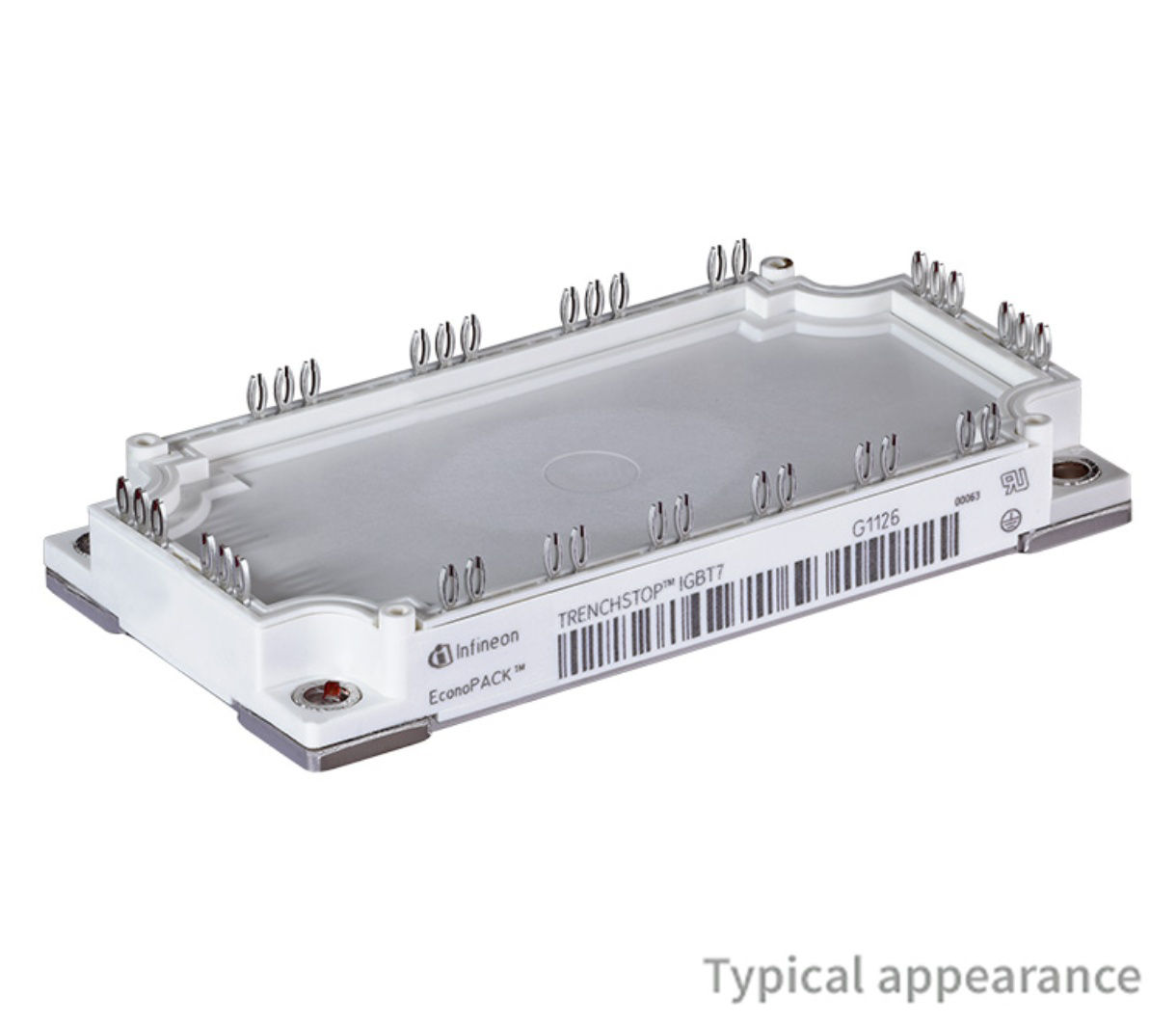

EconoPACK ™ 3 1200 V、300 A 六组 IGBT 模块，带有 TRENCHSTOP ™ IGBT7、发射极控制 7 二极管和 NTC。

特性

  • 低 VCEsat 和低开关损耗
  • 过载运行温度高达 175°C
  • 2.5 kV AC 1 分钟绝缘
  • 高可靠性和功率密度
  • 铜底板，优化散热
  • 焊接接触技术
  • 符合 RoHS 标准的模块

产品优势

  • 紧凑型模块概念
  • 优化开发周期和成本
  • 配置灵活性
  • 快速、可靠且低成本的安装概念
