现货，推荐
符合RoHS标准

FS3L200R10W3S7F_B94

950 V、200 A 三电平 IGBT 模块
数据手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS3L200R10W3S7F_B94
FS3L200R10W3S7F_B94
每件.
数据手册

商品详情

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.33 V
  • VCES / VRRM
    950 V
  • VF (Tvj=25°C typ)
    1.29 V
  • Housing
    EasyPACK™ 3B
  • Dimensions (length)
    109.9 mm
  • Dimensions (width)
    62 mm
  • Technology
    IGBT7 - S7
  • Features
    PressFIT, Booster
  • Voltage Class max
    950 V
  • Qualification
    Industrial
  • Configuration
    3-level
受到推崇的
OPN
FS3L200R10W3S7FB94BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-EASY3B
封装名 N/A
包装尺寸 8
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 AG-EASY3B
封装名 -
包装尺寸 8
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

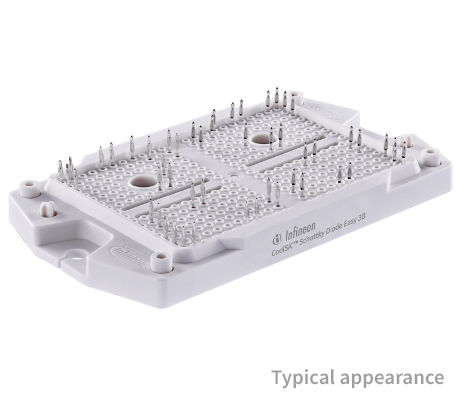

EasyPACK ™ 3B 950 V、200 A 双升压 IGBT 模块，配备 1200 V CoolSiC ™二极管、TRENCHSTOP ™ IGBT7、NTC 和 PressFIT 接触技术。它与 F3L400R10W3S7F_B11 和 F3L400R10W3S7_B11 一起为 1500 V 三相光伏串式逆变器提供了完整的解决方案。

特性

  • 极低开关损耗
  • 1200 V CoolSiC ™二极管
  • 1200 V CoolSiC ™二极管
  • 双升压拓扑
  • 一个模块中包含 3 个 MPPT 电路
  • 旁路二极管
  • 反极性保护二极管
  • CTI>400
  • 机械概念降低了 Rthjh
  • Tvj op = 150°C
  • 无基板设计
  • PressFIT 引脚
