在产
符合RoHS标准
无铅

ICE2QR2280G

数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE2QR2280G
ICE2QR2280G
每件.
数据手册

商品详情

  • ESD Protection max
    2 kV
  • ICC
    1.5 mA
  • Pout max
    20 W
  • RDS (on) max
    2.62 Ω
  • tf
    30 ns
  • tr
    30 ns
  • VCC
    10.5 V to 24 V
  • VDS max
    800 V
  • Sub Application
    Offline SMPS
  • Mounting
    SMD

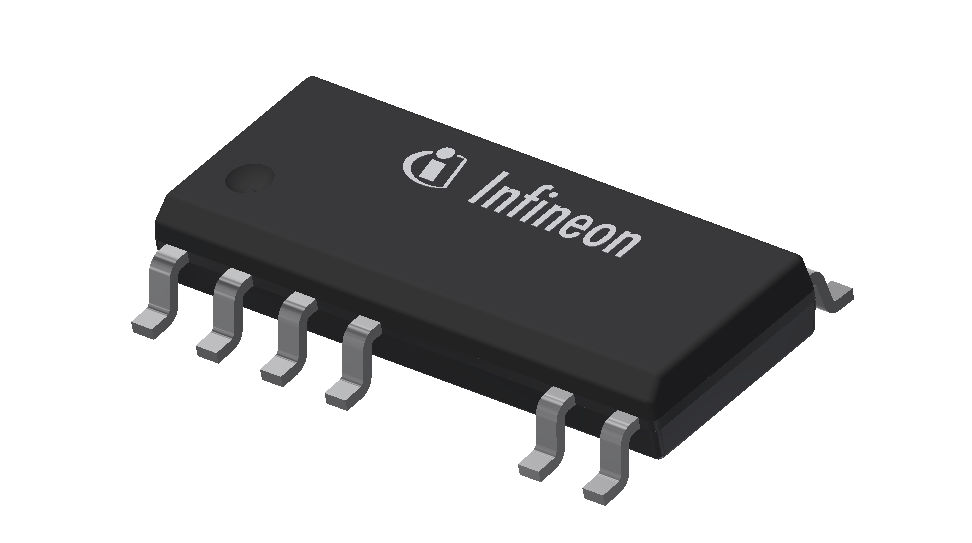

  • Package
    PG-DSO-12
  • Operating Temperature
    -25 °C to 130 °C
  • Switching Frequency
    Variable
  • Technology
    Gen2
  • Topology
    Flyback
  • Target Application
    Power Supplies
  • Type
    PWM controller with integrated MOSFET
  • Family
    CoolSET™
  • Green Product
    Yes
  • Budgetary Price €/1k
    0.94
  • Frequency Range
    Variable
受到推崇的
OPN
ICE2QR2280GXUMA1
产品状态 active
英飞凌封装名称
PG-DSO-12
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-12
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
集成电源管理 IC，带有 800V 雪崩耐压 CoolMOS ™ 、启动单元和 QR 电流模式反激式 PWM 控制器。准 QR CoolSET ™系列继续提供设计灵活性和小型化。数字降频功能可实现非常稳定的运行，同时减少负载变化，而折返校正可将最大功率限制保持在 SMPS 设计人员所需的公差范围内。

特性

  • 集成功率 IC，配备 800 V 雪崩耐压 CoolMOS ™ 、启动单元和 QR 反激式 PWM 控制器
  • 数字频率随负载减小而降低，
  • 逐周期电流限制和折返校正
  • 内置数字软启动
  • 主动突发模式，可实现最低待机功耗 <50 mW
  • 用于短路绕组和输出电压的闭锁模式
  • 增强型集成保护功能、调制栅极驱动等

产品优势

  • 效率更高
  • EMI 噪声低
  • 待机功耗低等
