IKCM15R60GD

CIPOS ™ Mini 600 V，15 A两相非对称逆变器智能功率模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKCM15R60GD
IKCM15R60GD
数据手册

商品详情

  • Pmot (10kHz)
    2200 W
  • Product Name
    IKCM15R60GD
  • Product Category
    Intelligent Power Modules (IPM)
  • Product Group
    CIPOS™ Mini
  • Additional Information
    Electrical
  • Built in NTC
    Yes
  • Encryption
    no
  • Switch Type
    IGBT
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Language
    PLECS
  • Configuration
    2 Phase Asymmetric Inverter
  • Rated Current
    15 A
OPN
IKCM15R60GDXKMA1
产品状态 not for new design
英飞凌封装名称 N/A
封装名 DIP 36x21D
包装尺寸 280
包装类型 TUBE
湿度 N/A
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称 N/A
封装名 DIP 36x21D
包装尺寸 280
包装类型 TUBE
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
CIPOS ™ Mini 600 V、15 A 双相不对称 TRENCHSTOP ™ IGBT 智能功率模块，采用 DIP 36x21D 封装。它设计用于控制变速驱动器应用中的两相开关磁阻电机，并基于 DCB 基板提供出色的热传导和电气隔离。

特性

  • 基于 TRENCHSTOP ™ IGBT
  • 2 相非对称逆变器
  • 逆变器额定电流为 15 A
  • 坚固的 SOI 栅极驱动器技术
  • 过流关断
  • 4 个开关全部关闭
  • 所有通道均具有欠压锁定功能。
  • 交叉传导预防
  • 内置温度监控
  • 额定功率高达 2200 W，频率为 10 kHz
  • UL 认证

应用

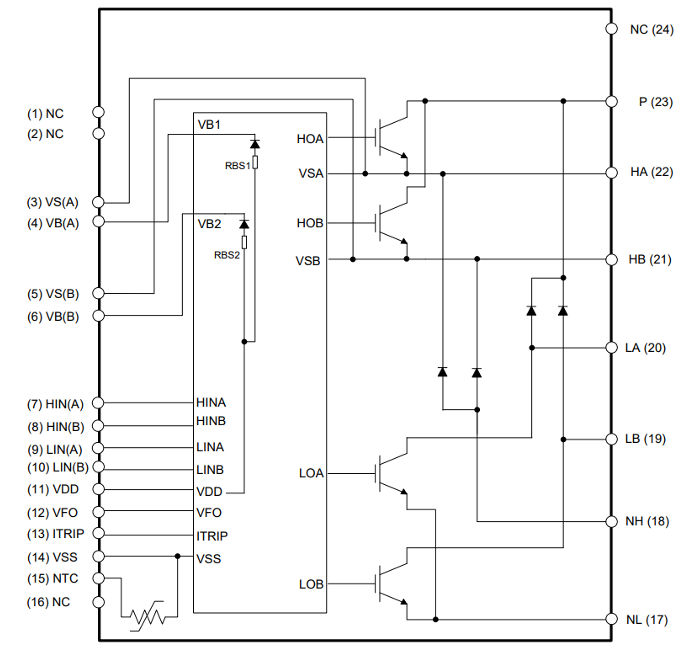

图表

two-phase_asymmetric
two-phase_asymmetric
two-phase_asymmetric two-phase_asymmetric two-phase_asymmetric
×
