IKZA40N120CS7

停产
1200 V、40 A IGBT7 S7，带反并联二极管，采用 TO-247-4 封装
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKZA40N120CS7
IKZA40N120CS7
数据手册

商品详情

  • Eoff (Hard Switching)
    3.65 mJ
  • Eon
    2.1 mJ
  • IC (@ 100°) max
    56 A
  • IC (@ 25°) max
    82 A
  • ICpuls max
    120 A
  • IF max
    69 A
  • IFpuls max
    120 A
  • Irrm
    63 A
  • Ptot max
    357 W
  • QGate
    230 nC
  • Qrr
    6300 nC
  • RGint
    0 Ω
  • RG
    4 Ω
  • td(off)
    258 ns
  • td(on)
    19 ns
  • tf
    260 ns
  • tr
    19 ns
  • tSC
    8 µs
  • VCE(sat)
    2 V
  • VCE max
    1200 V
  • VF
    1.6 V
  • VGE(th)
    5.7 V
  • 封装
    TO-247-4
  • 开关频率
    2 kHz to 20 kHz
  • 技术
    TRENCHSTOP™ IGBT7
OPN
IKZA40N120CS7XKSA1
产品状态 discontinued
英飞凌封装名称
PG-TO247-4
封装名 TO247 4-pin (asymmetric leads)
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-TO247-4
封装名 TO247 4-pin (asymmetric leads)
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
硬开关 1200 V、40 A TRENCHSTOP ™ IGBT7 S7 分立器件，采用 TO-247 封装，内置 EC7 二极管。它提供低 VCEsat 以在目标应用中实现非常低的传导损耗，并且共同封装的非常柔软和快速的发射极控制二极管有助于最大限度地减少开关损耗，从而降低整体总损耗。

特性

  • 极低的 VCEsat
  • 良好的可控性
  • 全额定续流二极管
  • 具有改进的柔软度的二极管
  • 耐受恶劣条件
  • 耐受 HV-H3TRB
  • 8 us 短路时间
  • 非常紧密的参数分布
  • 最大工作 Tj 为 175 °C

图表

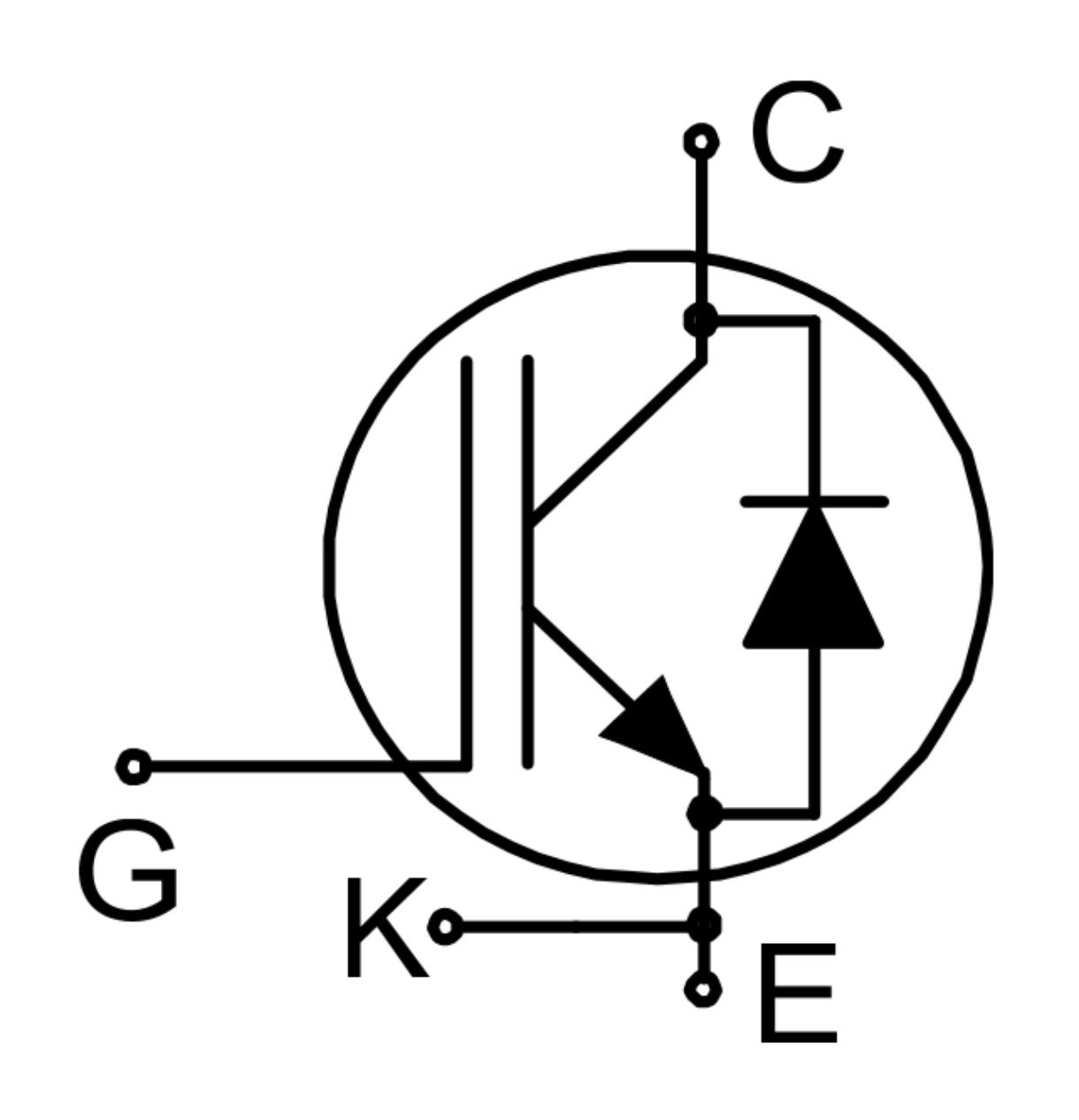

Diagram_IKZA
