IM111-X6Q1B

停产

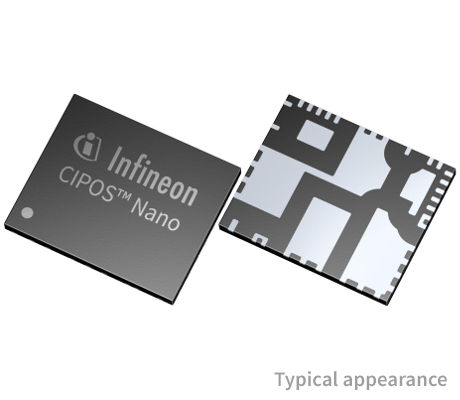

CIPOS ™ Nano 600 V、2 A 全桥智能功率模块
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IM111-X6Q1B
IM111-X6Q1B
数据手册

商品详情

  • Pmot (10kHz)
    200 W
  • RDS (on) (@ Tj = 25°C) max
    0.28 Ω
  • 产品名称
    IM111-X6Q1B
  • 产品类别
    Intelligent Power Modules (IPM)
  • 产品组
    CIPOS™ Nano
  • 其他信息
    Electrical
  • 内置NTC
    Yes
  • 加密
    No
  • 开关器件类型
    CoolMOS™
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 语言
    PLECS
  • 配置
    Full-Bridge
  • 额定电流
    2 A
OPN
IM111X6Q1BAUMA1
产品状态 discontinued
英飞凌封装名称
PG-IQFN-37
封装名 QFN 12x10
包装尺寸 2000
包装类型 TAPE & REEL
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-IQFN-37
封装名 QFN 12x10
包装尺寸 2000
包装类型 TAPE & REEL
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
CIPOS ™ Nano 600 V、2 A 全桥 CoolMOS ™智能功率模块采用 PQFN 12x10 mm 开源设计，为单相电机应用提供紧凑型电机驱动解决方案。

特性

  • 栅极驱动器和引导功能。
  • 过流保护。& 故障报告。
  • 低 0.28 Ω RDS(on)，600 V CoolMOS ™
  • 通道欠压锁定
  • 直通保护
  • 匹配道具。延迟所有通道。
  • 针对损耗优化的 dv/dt
  • EMI 权衡
  • 高级输入滤波器
  • 3.3V 输入逻辑兼容
  • 电机功率范围 80-200 W
  • 1500 VRMS 最小隔离
