IM323-L6G

停产

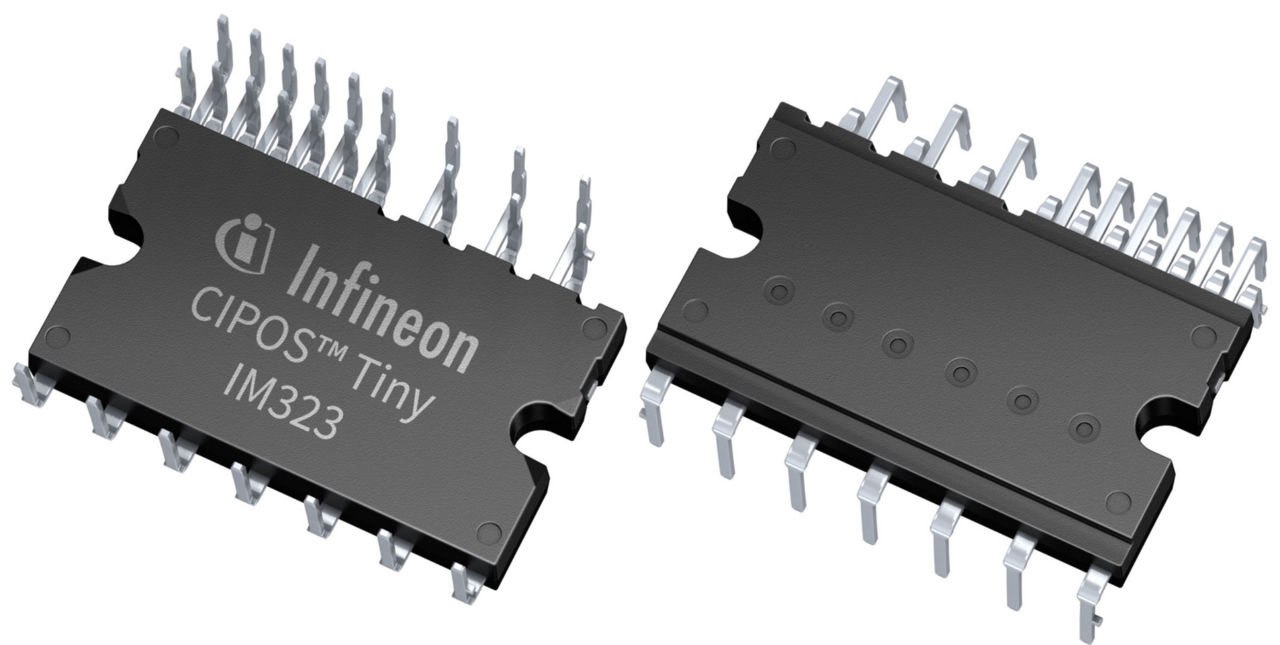

CIPOS ™微型 600 V 15 A 三相智能功率模块
数据手册
视图替换

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IM323-L6G
IM323-L6G
视图替换
数据手册

商品详情

  • IC (@ 25°)
    15 A
  • Pmot (10kHz)
    1200 W
  • 产品名称
    IM323-L6G
  • 产品类别
    Intelligent Power Modules (IPM)
  • 产品组
    CIPOS™ Tiny
  • 其他信息
    Electrical
  • 内置NTC
    Yes
  • 加密
    no
  • 开关器件类型
    IGBT
  • 模拟器
    Yes
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 语言
    PLECS
  • 配置
    3 Phase Open Emitter
  • 额定电流
    15 A
OPN
IM323L6GXKMA1
产品状态 discontinued
英飞凌封装名称 N/A
封装名 DIP 33x19
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
视图替换

产品状态 discontinued
英飞凌封装名称 N/A
封装名 DIP 33x19
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
CIPOS ™微型 600 V、15 A 三相 IGBT 智能功率模块，采用 DIP 33x19 封装，引线长度正常（7.2 毫米）。 Tiny IM323 产品组提供了集成各种电源和控制组件的机会，以提高可靠性、优化 PCB 尺寸和系统成本。它旨在控制变速驱动器中的三相交流电机和永磁电机，用于空调和洗衣机等应用。该封装概念特别适用于需要良好热传导和电气隔离、EMI 保护控制和过载保护的电源应用。反向传导 IGBT 与优化的 SOI 栅极驱动器相结合，可实现出色的电气性能。

特性

  • TRENCHSTOP ™ RCD2
  • C5SOI 三相单栅极驱动器
  • 工作范围为 1 至 20 kHz
  • 最大。交界处温度。 175°C（RCD2）
  • 短路能力最小。3µs
  • 全封装 DIP 32.8x18.8mm
  • 引脚兼容解决方案
  • 适用于 MHA 中的目标应用
  • 特别适用于 RAC 计算机。< 1.5 马力

图表

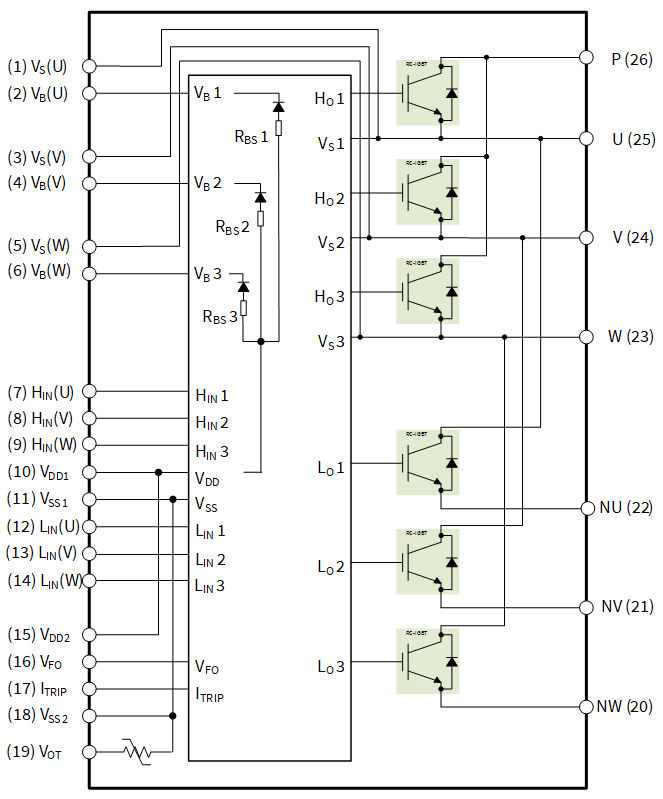

Blockdiagram_IM323-L6G
Blockdiagram_IM323-L6G
Blockdiagram_IM323-L6G Blockdiagram_IM323-L6G Blockdiagram_IM323-L6G
×
