IPDQ65R080CFD7A

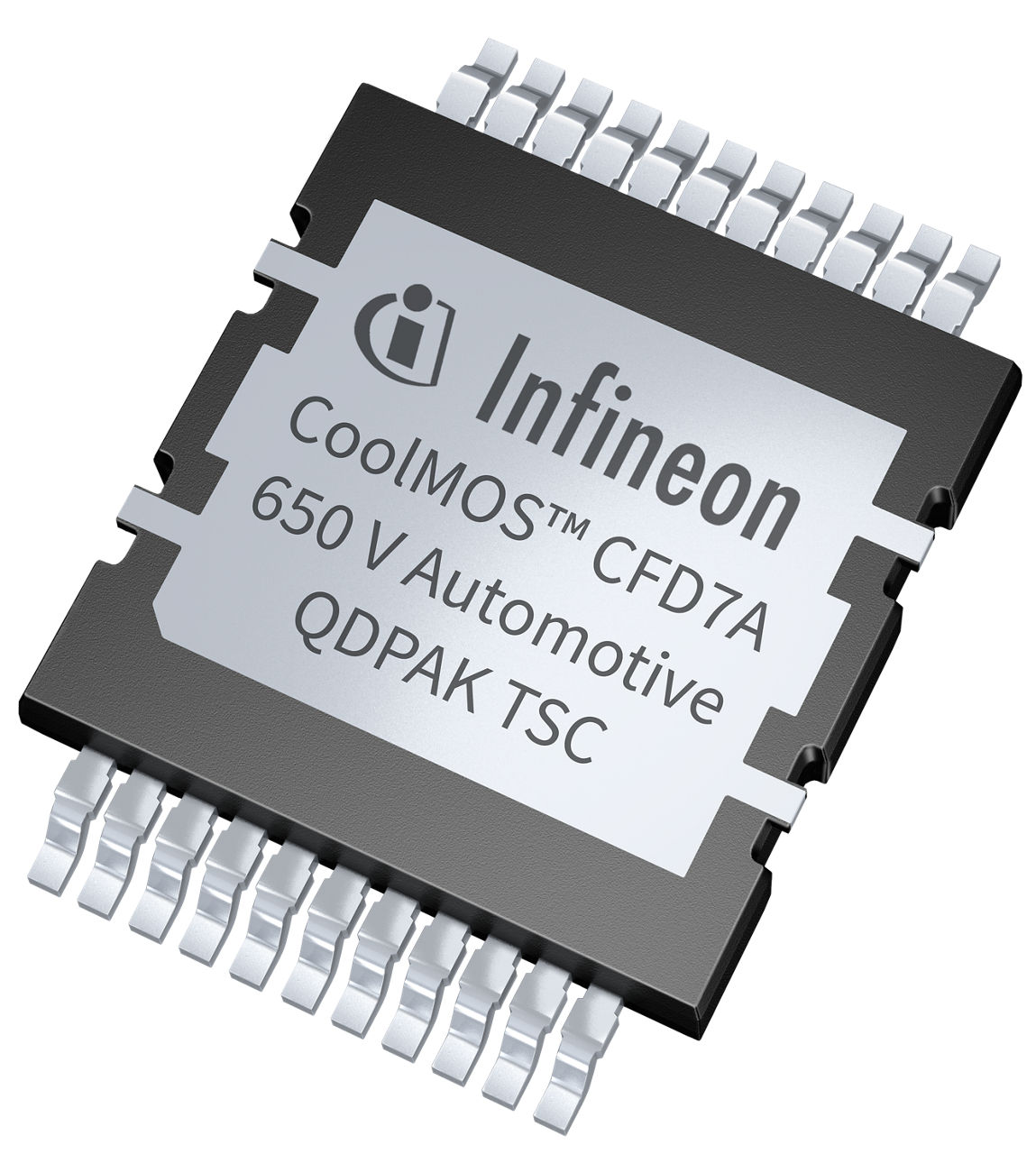

650 V CoolMOS ™ CFD7A N 通道汽车 SJ 功率 MOSFET，采用 HDSOP-22 顶部冷却
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPDQ65R080CFD7A
IPDQ65R080CFD7A
每件.
数据手册

商品详情

  • ID (@25°C) max
    36 A
  • ID max
    36 A
  • IDpuls max
    107 A
  • Ptot max
    223 W
  • QG
    50 nC
  • QG (typ @10V)
    50 nC
  • RDS (on) (@10V) max
    80 mΩ
  • RDS (on) max
    80 mΩ
  • VDS max
    650 V
  • VGS(th)
    4 V
  • Mounting
    SMT
  • Package
    Q-DPAK
  • Operating Temperature
    -55 °C to 150 °C
  • Technology
    CoolMOS™ CFD7A
  • Polarity
    N
  • Qualification
    Automotive
受到推崇的
OPN
IPDQ65R080CFD7AXTMA1
产品状态 active and preferred
英飞凌封装名称
PG-HDSOP-22
封装名 Q-DPAK
包装尺寸 750
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-HDSOP-22
封装名 Q-DPAK
包装尺寸 750
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
采用 QDPAK 顶部冷却 SMD 封装的 80mΩ IPDQ65R080CFD7A 属于汽车级 650 V CoolMOS ™ SJ 功率 MOSFET CFD7A 产品系列的一部分。与上一代产品相比，CoolMOS ™ CFD7A 具有更高的可靠性和功率密度，同时提高了设计灵活性。顶部冷却进一步支持增加功率密度，降低寄生源电感，并配备开尔文源引脚和3.2毫米爬电距离。

特性

  • 符合 AEC-Q101 标准
  • 适用于硬开关和软开关拓扑
  • 固有快速体二极管
  • 降低寄生源电感
  • 开尔文源极引脚
  • 高电流能力
  • 高功率耗散，Ptot 694 W/25°C
  • 高压爬电距离为 3.2 毫米

产品优势

  • 更好地利用 PCB 空间
  • 汽车应用的最高可靠性
  • 优化功率环路
  • 将热量与基板分离
  • 实现更高功率密度的设计
  • 可扩展用于 PFC 和 DC-DC 级
  • 提供更细粒度的产品组合
