IR2101S

600 V 高侧和低侧栅极驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2101S
IR2101S
每件.
数据手册

商品详情

  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • 关断传播延迟
    150 ns
  • 开通传播延迟
    160 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc
    10 V to 20 V
  • 输出电流 (Source)
    0.21 A
  • 输出电流 (Sink)
    0.36 A
  • 通道数
    2
  • 配置
    High-side and low-side
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
IR2101STRPBF
产品状态 active
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 高侧和低侧栅极驱动器 IC，具有典型的 0.21 A 拉电流和 0.36 A 灌电流，采用 8 引线 SOIC 封装，适用于具有电平转换技术的 IGBT 和 MOSFET。还提供 8 引线 PDIP 版本。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 欠压锁定
  • 3.3，5、& 15 V 逻辑输入兼容。
  • 匹配的道具。两个通道均延迟。

应用

光伏

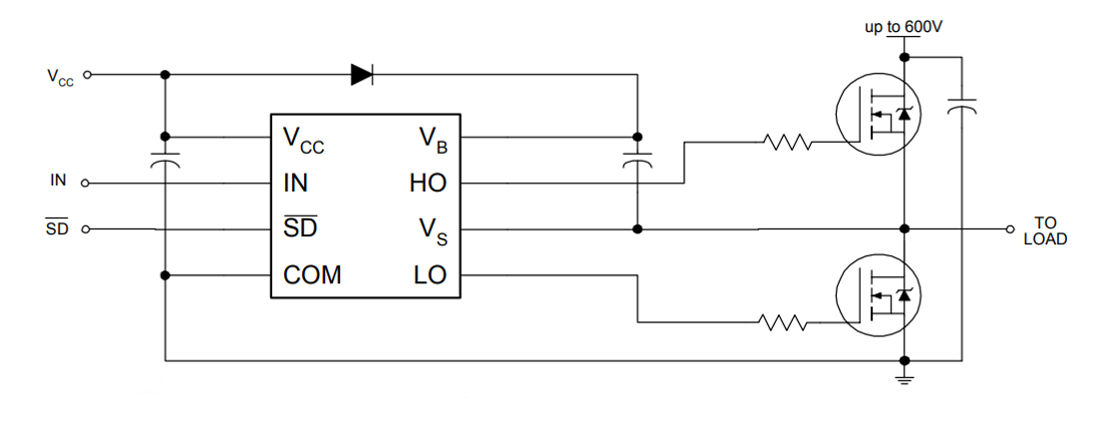

图表

IR210xx
IR210xx
IR210xx IR210xx IR210xx
×
