IR2110S

具有关断功能的 500 V 高侧和低侧栅极驱动器 IC
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2110S
IR2110S
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.5 V
  • Turn Off Propagation Delay
    94 ns
  • Turn On Propagation Delay
    120 ns
  • Voltage Class
    500 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    2.5 A
  • Output Current (Sink)
    2.5 A
  • Channels
    2
  • Configuration
    High-side and low-side
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR2110STRPBF IR2110SPBF
产品状态 active not for new design

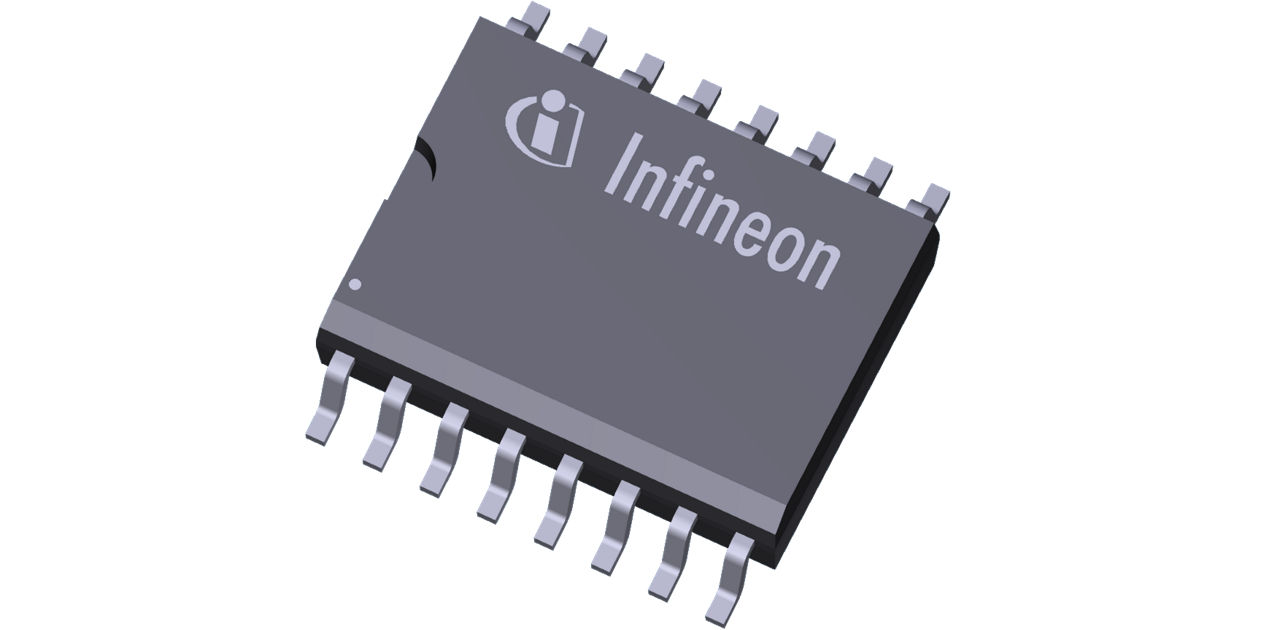

英飞凌封装名称
SOIC 16W
SOIC 16W
封装名 N/A N/A
包装尺寸 1000 1980
包装类型 TAPE & REEL TUBE
湿度 3 3
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 16W
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态 not for new design
英飞凌封装名称
SOIC 16W
封装名 -
包装尺寸 1980
包装类型 TUBE
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 500 V 高侧和低侧栅极驱动器 IC，具有典型的 2.5 A 拉电流和 2.5 A 灌电流，采用 16 引线 SOIC 封装，适用于具有电平转换技术的 IGBT 和 MOSFET。还提供 14 引线 PDIP 。

特性

  • 用于自举操作的浮动通道
  • 完全可操作至 +500 V
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 双通道欠压锁定
  • 3.3V 逻辑兼容
  • 9 月。逻辑支持从 3.3 V 到 20 V
  • 逻辑和电源地 +/- 5 V 偏移
  • CMOS 施密特触发输入
  • C-by-c 边沿触发。关机逻辑
  • 匹配的道具。两个通道均延迟。
  • 输出与输入同步

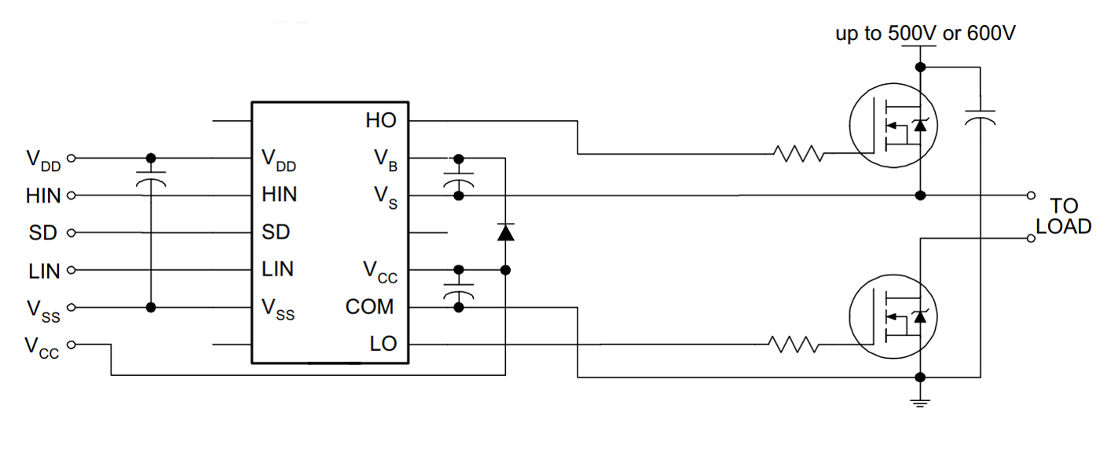

图表

IR2110S
IR2110S
IR2110S IR2110S IR2110S
×
