请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
停产
已停产
符合RoHS标准
无铅

IR21271

停产
具有过流保护和故障报告功能的 600 V 单高侧栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21271
IR21271
数据手册

商品详情

  • VBS UVLO (Off)
    6.8 V
  • VBS UVLO (On)
    7.2 V
  • 关断传播延迟
    150 ns
  • 开通传播延迟
    200 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc
    10 V to 20 V
  • 输出电流 (Source)
    0.25 A
  • 输出电流 (Sink)
    0.5 A
  • 通道数
    1
  • 配置
    High-side
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
OPN
IR21271PBF
产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 N/A
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 -
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
600 V 高压侧驱动器 IC，具有典型的 0.25 A 拉电流和 0.5 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。也可提供 8 引脚 SOIC 封装。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源范围：9 至 20 V

应用

图表

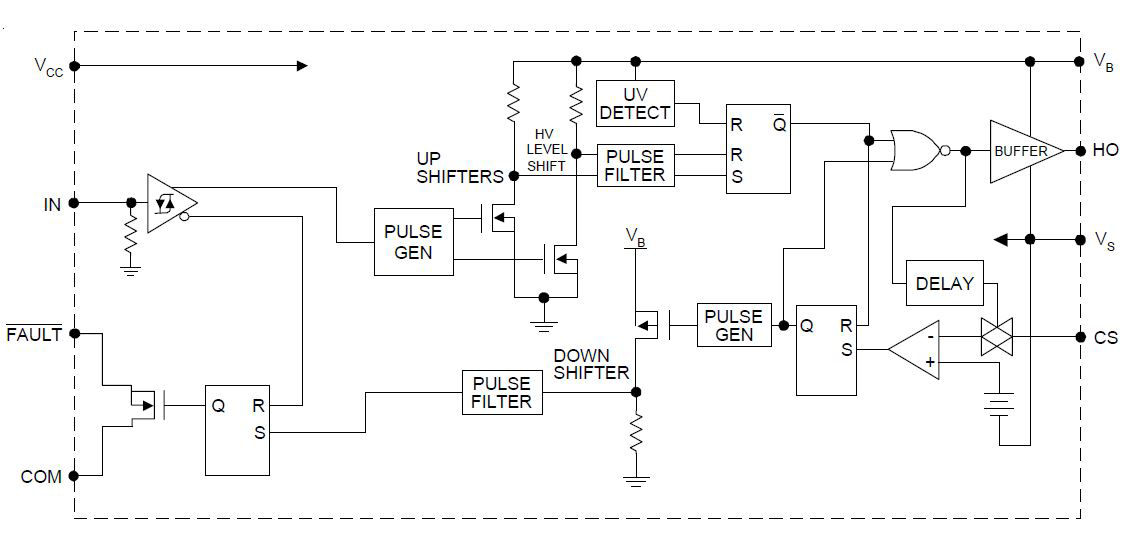

Circuit_Diagramm_IR21271
Circuit_Diagramm_IR21271
Circuit_Diagramm_IR21271 Circuit_Diagramm_IR21271 Circuit_Diagramm_IR21271
×
