在产
符合RoHS标准
无铅

IR2135J

具有关断、故障报告、运算放大器和过流保护功能的 600 V 三相栅极驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2135J
IR2135J
每件.
数据手册

商品详情

  • VBS UVLO (On)
    10.4 V
  • VBS UVLO (Off)
    9.4 V
  • VCC UVLO (On)
    10.4 V
  • VCC UVLO (Off)
    9.4 V
  • Turn Off Propagation Delay
    700 ns
  • Turn On Propagation Delay
    750 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    12 V to 20 V
  • Output Current (Source)
    0.25 A
  • Output Current (Sink)
    0.5 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR2135JTRPBF
产品状态 active
英飞凌封装名称
PLCC44
封装名 N/A
包装尺寸 500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PLCC44
封装名 -
包装尺寸 500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 三相栅极驱动器 IC，具有典型的 0.25 A 拉电流和 0.5 A 灌电流，采用 44 引线 PLCC 封装，适用于 IGBT 和 MOSFET。也可提供 28 引脚 SOICWB。

特性

  • 用于引导操作的浮动通道。
  • 完全可操作至 +600 V
  • 完全可操作。至 +1200 V (IR2235
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V DC
  • 瞬态电压高达 25 V
  • 欠压锁定
  • 过流关断
  • 独立的 3 个半桥驱动器
  • 匹配的属性。延迟所有通道。
  • 2.5V 逻辑兼容
  • 输出与输入异相

图表

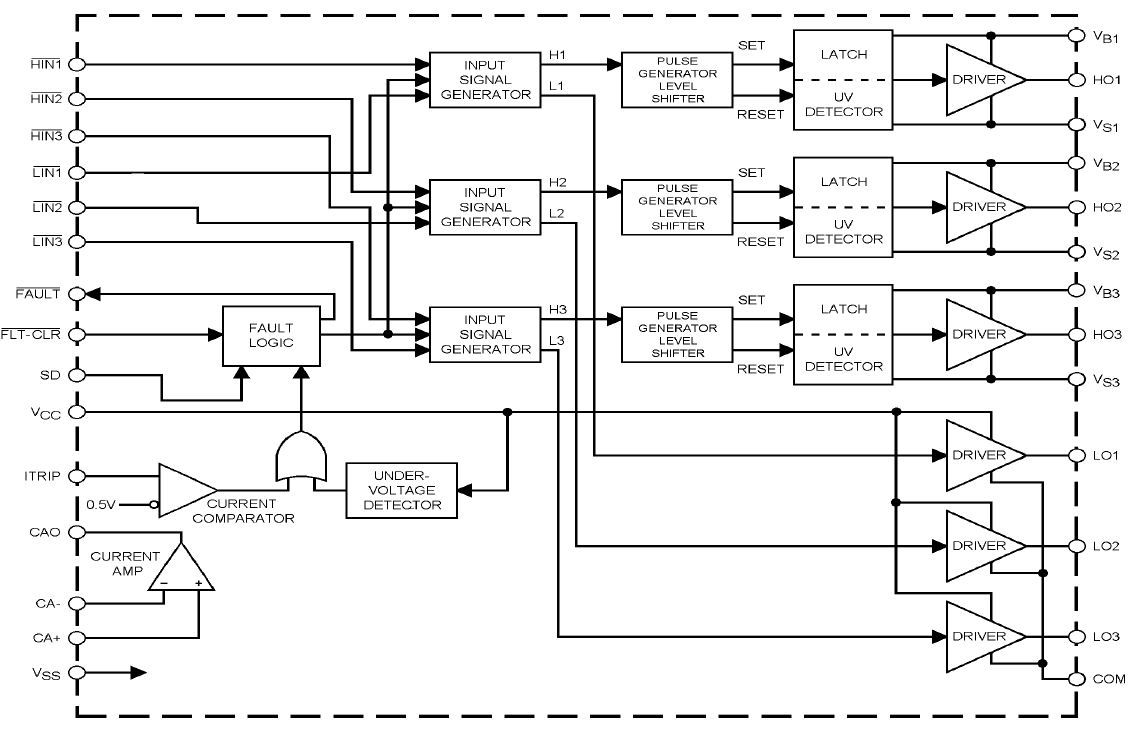

Circuit_Diagramm_IR2135
Circuit_Diagramm_IR2135
Circuit_Diagramm_IR2135 Circuit_Diagramm_IR2135 Circuit_Diagramm_IR2135
×
