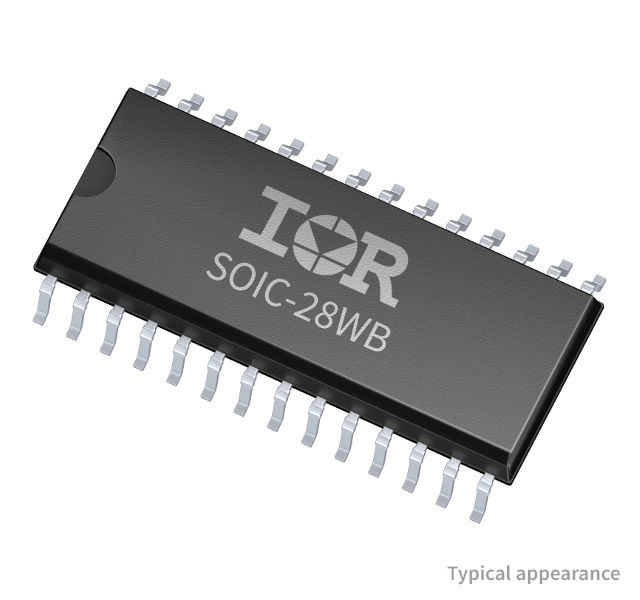

IR2136S

具有使能、故障报告和过流保护功能的 600 V 三相栅极驱动器 IC
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2136S
IR2136S
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • Turn Off Propagation Delay
    400 ns
  • Turn On Propagation Delay
    425 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.2 A
  • Output Current (Sink)
    0.35 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR2136STRPBF IR2136SPBF
产品状态 active not for new design
英飞凌封装名称
SOIC 28W
SOIC 28W
封装名 N/A N/A
包装尺寸 1000 2000
包装类型 TAPE & REEL TUBE
湿度 3 3
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 28W
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态 not for new design
英飞凌封装名称
SOIC 28W
封装名 -
包装尺寸 2000
包装类型 TUBE
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 三相栅极驱动器 IC，采用 SOIC-28 宽体封装，具有典型的 0.2 A 拉电流和 0.35 A 灌电流，并带有适用于 IGBT 和 MOSFET 的结隔离电平移位技术。为了将负瞬态电压鲁棒性提高至 -100 V 并将电平移位损耗降低 50%，请查看我们的英飞凌 SOI 600 V 三相栅极驱动器 6EDL04I06PT、6EDL04I06NT、6EDL04N06PT。或者 6EDL04N02PR，这是一款 200 V、三相栅极驱动器，采用 TSSOP-28 封装。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 过流关断
  • 所有通道欠压锁定
  • 过流关断
  • 独立的 3 个半桥驱动器
  • 匹配的道具。延迟所有通道。
  • 交叉传导预防逻辑
  • 3.3V 逻辑兼容
